Гарантія: 1,5 роки
IP захист: IP20 (з кришкою висновків) відповідно до IEC 60529

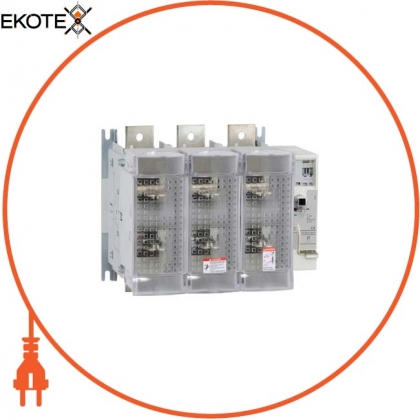

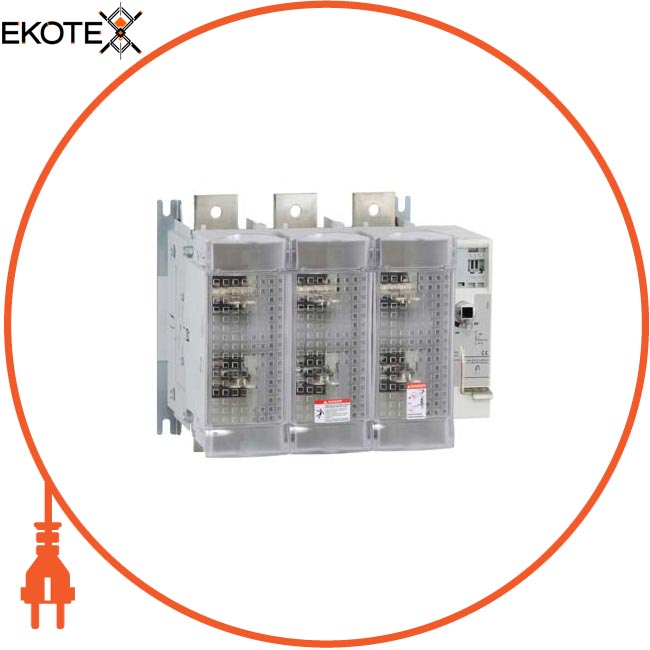

Найменування: Корпусний вмикач-роз'єднувач-запобіжник 3p.размер 4p.1250А
Артикул: GS2V3
Номінальна включає здатність: 100 кА в 400 V із захистом за допомогою запобіжників gG
Номінальний робочий струм: 1000 А в 440 V 2 послідовно включених полюса на фазу DC-23A1000 А в 440 V 2 послідовно включених полюса на фазу DC-23B630 А в 690 V AC-23A630 А в 690 V AC-23B1000 А в 440 V AC-23A1000 А в 440 V AC-23B800 А в 500 V AC-23A800 А в 500 V AC- 23B
Умовний тепловий струм на відкритому повітрі: 1250 А в
Номінальний імпульсний витримується напруга: 12 кВ
Номінальна напруга ізоляції, в: 1000 в Змінний струм 50/60 Гц
Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
Вага: 2 5 кг
Включає здатність: 10000 A в 400 V AC-23B
Витримувана коротке замикання: 90 кА
Висота: 355 мм
Глибина: 289 мм
Директива EC RoHS : Соответствует Декларація ЄС RoHS
Інформація про винятки за регламентом RoHS: Так
Коротка назва пристрою: GS2V
Механічна зносостійкість: 5000 цикли
Момент затяжки: Силова ланцюг: 44 Н-м
Монтажна опора: Монтаж на панель
Найменування продукту: TeSys GS
Не містить ртуті: Так
Не містить токсичних важких металів: Так
Номінальна робоча потужність, Вт: 400 кВт в 690 V475 кВт в 690 V560 кВт в 400 V560 кВт в 500 V
Вогнестійкість: 850 ° C кришка запобіжника відповідно до IEC 60695-2-1960 ° C корпус відповідно до IEC 60695-2-1
опис захищених полюсів: 3t
опис полюсів: 3P
здатність, яка відключає: 8000 А в 400 V (AC-23B)
Робоча температура: -20 ... 70 ° C
Розмір запобіжника: 4
Регламент RoHS Китаю: Декларація RoHS Китаю
сертифікату ти: CE
З'єднання - клеми: Силова ланцюг: шіни80 мм Силова ланцюг: клеми з кільцевими наконечниками 4 кабель (-і) 185 мм
Стандарти: IEC 60947-3
Статус стійкого продукту : Грін Преміум продукція
Тип контактів: 3 Н.О.
Тип запобіжника: DIN
Тип рукоятки управління: Звичайна передняяВнешній правийВиносной передній
Тип мережі: Змінний токПостоянний ток
частота мережі: 50/60 Гц
Ширина: 442 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 100 цикли DC-23A100 цикли DC-23B500 цикли AC-23A500 цикли AC-23B
