Гарантія: 18 months
Маркування: 0 - 1
IP захист: IP65

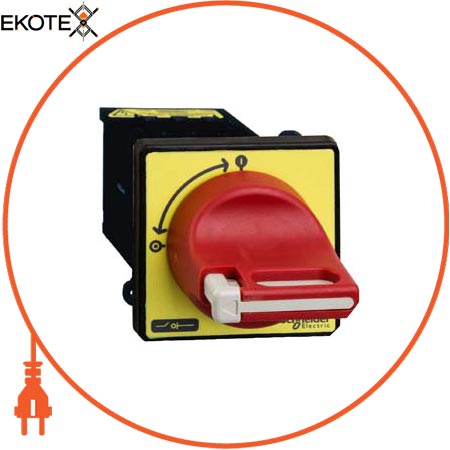

Найменування: Головний аварійний міні вимикач-роз'єднувач 12А
Артикул: VCDN12
Номінальна включає здатність: 0,5 кА в 400 V при Ipeak
Номінальний короткочасно витримує діючий струм: 140 А в 400 V тривалість: 1 з
Номінальний робочий струм: 8,1 А (AC-23) в 400 V
Умовний тепловий струм на відкритому повітрі: 12 А
Умовний тепловий струм в закритому корпусі: 10 А
Номінальний імпульсний витримується напруга: 6 кВ
Номінальна робоча напруга, в: 690 V Змінний ток 50/60 Гц
Категорія: Автоматика / Автомати захисту двигуна
Розмір передньої панелі ручки: 60 x 60 mm
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Блокування закруткою навісними замками: 1 - 3 навісних з Амка 4 ... 8 мм
Вага: 0,177 кг
Включає здатність: 120 A в 400 V AC-21A120 A в 400 V AC-22A120 A в 400 V AC-23A
Висота: 60 мм
Гарантоване відключення: Так
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисне виконання: TC
Інформація про винятки за регламентом RoHS: Так
Коротка назва пристрою: VCDN
Механічна зносостійкість: 50000 цикли
Механічна стійкість: Вібрації 10 ... 150 Гц (5 gn) відповідно до IEC 60068-2-6Удари 11 мс (15 gn) відповідно до IEC 60068-2-27
Момент затяжки: Силова ланцюг: 0,7 Н-м - гвинтовий затиск
Монтажна опора: Ручка: дверьВиключатель: двері
Найменування продукту: TeSys Mini-VARIO
Не містить ртуті: Так
Не містить токсичних важких металів: Так
Номінальна робоча потужність, Вт: 3 кВт в 230 ... 240 V (AC-23A) 4 кВт в 400 ... 415 V (AC-23A) 5,5 кВт в 500 V (AC-23A) 7,5 кВт в 690 V (AC-23A) 1,5 кВт в 230 ... 240 V (AC-3) 3 кВт в 400 ... 415 V (AC-3 ) 4 кВт в 500 V (AC-3) 4 кВт в 690 V ( AC-3)
Номінальний умовний струм короткого замикання: 6 кА в 400 V - відповідний запобіжник 12 А aM6 кА в 400 V - відповідний запобіжник 12 А GG
Вогнестійкість: 960 ° C відповідно до IEC 60695- 2-1
Опис полюсів: 3P
здатність, яка відключає: 120 кА в 400 V (AC-21A) 120 кА в 400 V (AC-22A) 120 кА в 400 V (AC-23A)
Повторно-короткочасний режим, клас: 30
Робоча температура: -20 ... 50 ° C
Регламент RoHS Китаю: Декларація RoHS Кітая Декларація за замовчуванням (продукт поза сферою дії RoHS Китаю)
Сертифікати: GLCCCULCSA
З'єднання - клеми: Силова ланцюг: гвинтовий затиск кабель 4 мм - жорсткість кабелю: Гнучкий - З кабельним наконечніком Сіловая ланцюг: гвинтовий затиск кабель 4 мм - жорсткість кабелю: жорсткий кабель
Склад пристрої: РучкаВиключатель навантаження
Спосіб установки: Отвір з 22,5 мм для ручка
Спосіб установки поворотної рукоятки: Пряма
Стандарти: IEC 60947-3
Статус стійкого продукту: Грін Преміум продукція
Тип контактів: 3 Н.О.
Тип приводу: Поворотна рукоятка
Тип мережі: Змінний токПостоянний ток
Рівень продуктивності: Стандарт
Колір передньої панелі рукоятки: Жовтий
Колір рукоятки: Червоний
Ширина: 60 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 30000 цикли DC-1 .. .550000 цикли AC-21
