Гарантія: 1,5 роки
Серія: Harmony K
IP захист: IP40 відповідно до IEC 529IP40 відповідно до NF C 20-010

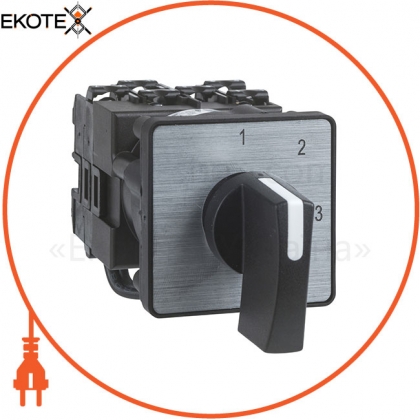

Найменування: Кулачковий перемикач 20А 2+ "0"
Артикул: K2B006TLH
Умовний тепловий струм на відкритому повітрі: 20 А
Умовний тепловий струм в закритому корпусі: 16 А
Номінальний імпульсний витримується напруга: 4 кВ в функції раз'едіненія6 кВ відповідно до IEC 60947-1
Номінальна напруга ізоляції, в: 690 в (ступінь забруднення 3) відповідно до IEC 60947-1
Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 70 ° C
Категорія: Силове низьковольтне устаткування / Пакетні перемикачі
Максимальна робоча швидкість: 2,5 цикл / м AC-212,5 цикл / м AC-232,5 цикл / м AC-38,333 цикл / м AC-15
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєвих Перші контейнери.
Блокування закруткою навісним замком: Без
Вага: 0,115 кг
Вібростійкою: 5 gn (f = 10 ... 150 Гц) відповідно до IEC 68-2-6
Директива EC RoHS: Відповідає за замовчуванням (продукт поза сферою дії ЄС RoHS) Декларація ЄС RoHS
Захисне виконання: TC
Інформація про винятки за регламентом RoHS: Так
Клас захисту від ураження електричним струмом: клас II відповідно до IEC 536Класс II відповідно до NF C 20-030
Комутаційні положення: Вправо: 0 ° - 45 ° Лівий: 0 ° - 315 °
Механічна зносостійкість: 1000000 цикли
монтаж вироби: монтаж на передній панелі
Найменування компонента: K2
Не містить ртуті: Так
Не містить токсичних важких металів: Так
Зворотний: Пружинний повернення від 45 ° до 0 ° Пружинний повернення від 315 ° до 0 °
Загальна висота CAD: 77 мм 5 мм
Загальна ширина CAD: 45 мм
Опис полюсів: 1P
Положення оТКЛ .: З положенням "вимк."
Подання умовних позначень: З метал ик експлікація, 2 - 0 - 1 чорний маркування
Пряме розмикання: З
Робота контактів: Повільне розмикання
Робоча температура: -25 ... 55 ° C
Регламент RoHS Китаю: Декларація RoHS Китаю
Режим фіксації: З кількома способами кріплення
Сертифікація: CSA 240 В 3 к.с. 3 фази 2 полюсиUL 240 В 0,33 к.с. 1 фаза 2 полюсиCSA 240 В 1 к.с. 1 фазаUL 240 В 1 к.с. 3 фази
Стандарти: EN 60947-3 для силова цепьEN 60947-5-1 для ланцюг управленіяIEC 60947-3 для силова цепьIEC 60947-5-1 для ланцюг управленіяCENELEC EN 50013
Статус стійкого продукту: Грін Преміум продукція
тип головки кулачкового вимикача: З передньою панеллю 45 x 45 mm
Тип запобіжника: 20 А картридж запобіжник, тип gG
Тип рукоятки: Чорний ручка, довжина = 35 мм
Струм короткого замикання: 10000 А
Кут перемикання: 45 °
Ударопрочность: 30 gn відповідно до IEC 68-2-27
Функція кулачкового перемикача: реверсують перемикач
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 200000 цикли AC-23200000 цикли AC-3600000 цикли AC-15600000 цикли AC-21
Електричне з'єднання: Затискачі з невипадающ. гвинтами Гнучкий, затискна здатність: 2 x 1,5 мм Затискачі з невипадающ. гвинтами жорсткий кабель, затискна здатність: 1 x 2,5 мм
