Гарантія: 1,5 роки
IP захист: IP20 Передня панель з огорожами відповідно до IEC 60529IP20 Передня панель з огорожами відповідно до VDE 0106

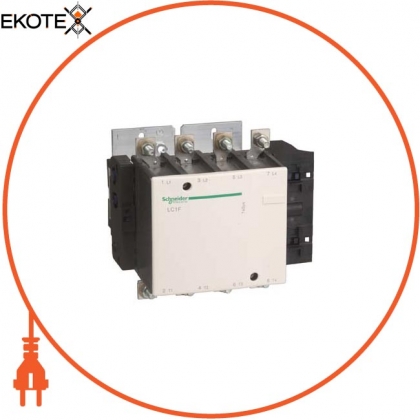

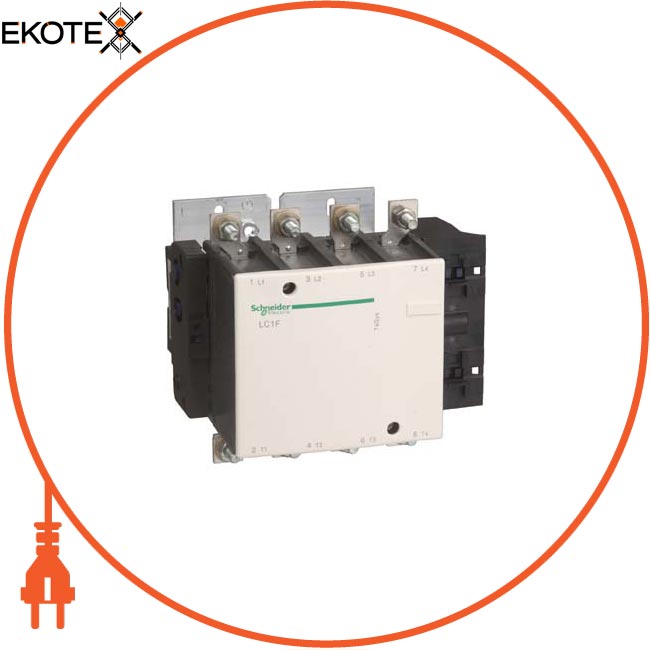

Найменування: Контактор F 4р (4НО) , AC1 350А, 220В50 / 60Гц
Артикул: LC1F2654M7
Номінальний короткочасно допустимий струм 2200 А в 1230 А в 950 А в 620 А в 480 А в
Номінальний робочий струм: 350 А 40 ° C) в
Умовний тепловий струм на відкритому повітрі: 350 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4-11500 в відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 4 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 8,54 кг
Час роботи: 4 0 ... 65 мс включеніе100 ... 170 мс відключення
Висота: 203 мм
Глибина: 213 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Код сумісності : LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: Ланцюг управління: 1,2 Н м Сіловая ланцюг: 35 Н-м
Монтажна опора: Монтаж на панель
Потужність, що розсіюється одним полюсом: 37 Вт AC-1
Найменування продукту: TeSys F
Напруга ланцюга управління: 220 в Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність 2120 А згідно з IEC 60947-4-1
Опис полюсів: 4P
Питома потужність при спрацьовуванні: 650 В · А 40 ... 400 Hz 0,9 20 ° C)
По требляют потужність при утриманні, В · А: 10 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0,15 ... 0,2 Uc 40 ... 400 Hz 55 ° C)
Застосування контактора: Активне навантаження
Профіль кругообігу: Інформація про наприкінці терміну служби
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: LROS (Lloyds register of shipping) CBRINAABSBVDNVRMRoSULCCC
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: шина 2 кабель (-і) - перетин шини: 32 x 4 mmСіловая ланцюг: клеми з кільцевими наконечниками 1 кабель (-і) 240 мм Силова ланцюг: роз'єм 1 кабель (-і) 240 мм Силова ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 315 А aM в 400 А gG в
Середнє повне опір: 0,3 мОм - Ith 350 А 50 Гц
Стандарти: JIS C8201-4-1IEC 60947-1EN 60947-4-1IEC 60 947-4-1EN 60947-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 8 Вт
Ширина: 244,5 мм
Екологічна отчетнсть: Екологічний профіль продукту
