Гарантія: 1,5 роки
IP захист: IP20 Передня панель відповідно до IEC 60529

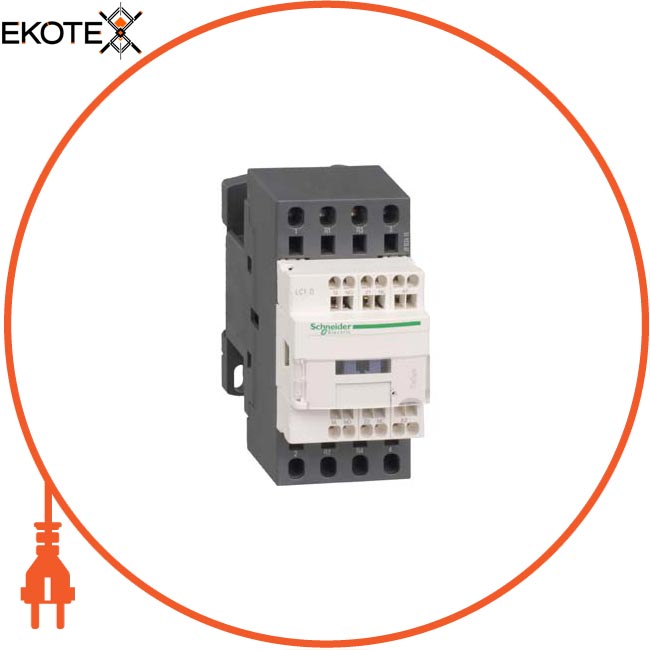

Найменування: Контактор D 4P (2НО + 2НЗ), АС1 32А, АЛЕ + НЗ, 24В -DC, пружинний затиск
Артикул: LC1D1883BD
Номінальний короткочасно допустимий струм: 145 А в 240 А в 40 А в 84 А в 100 А - 1 с для ланцюг сігналізаціі120 А - 500 мс для ланцюг сігналізаціі140 А - 100 мс для ланцюг сигналізації
Номінальний робочий струм: 32 А 60 ° C) в
Умовний тепловий струм на відкритому повітрі: 10 А в 32 А в
Номінальний імпульсний витримується напруга: 6 кВ відповідно з IEC 60947
Номінальна напруга ізоляції, в: Силова ланцюг: 690 в відповідно до IEC 60947-4-1Сіловая ланцюг: 600 в CSA сертіфіцірованний Сіловая ланцюг: 600 в UL сертіфіцірованний Цепь сигналізації: 690 в відповідно до IEC 60947-1Цепь сигналізації: 600 в CSA сертіфіцірованний Цепь сигналізації: 600 в UL сертифікований
Номінальна робоча напруга, в: Силова ланцюг: Силова ланцюг:
Температура навколишнього в оздуха при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Передня кришка: Є
Склад контактів полюса потужності: 2 Н.О. + 2 Н.З.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Безпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849-1
Вага: 0,585 кг
Час без перекриття: 1,5 мс при знятті напруги між НЗ та ПЗ контактом1, 5 мс при подачі напруги між НЗ та ПЗ контактом
Час роботи: 53.55 ... 72.45 мс включеніе16 ... 24 мс відключення
Допоміжні контакти: 1 Н.О. + 1 Н.З.
Висота: 91 мм br /> Глибина: 107 мм br /> Директива EC RoHS: Відповідає Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C при Uc
Захисне виконання: TH відповідно до IEC 60068-2-30
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Коротка назва пристрою: LC1D
Максимальна частота кому тації 3600 цикл / ч в
Механічна зносостійкість: 30 млн. циклів
Механічна стійкість: Вібрації контактор розімкнути: 2 g (ном.), 5 ... 300 ГцВібраціі контактор замкнутий: 4 g (ном.), 5 ... 300 ГцУдари контактор розімкнути: 10 gn протягом 11 мсУдари контактор замкнутий: 15 g (ном.) протягом 11 мс
Мінімальна напруга, що комутується : 17 В для ланцюг сигналізації
Мінімальний кому тіруемий ток: 5 мА для ланцюг сигналізації
Монтажна опора: Монтаж на панельРейка
Потужність, що розсіюється одним полюсом: 2,5 Вт AC-1
Найменування продукту: TeSys D
Напруга ланцюга управління: 24 V Постійний струм
Не містить ртуті: Так
Номінальна включає здатність Irms: 140 А Змінний струм для ланцюг сигналізації відповідно до IEC 60947-5-1250 А Постійний струм для ланцюг сигналізації відповідно до IEC 60947-5-1300 А в 440 V для силова ланцюг відповідно до IEC 60947
Номінальна відключає здатність: 300 А в 440 V для силова ланцюг відповідно до IEC 60947
Вогнестійкість: V1 в відповідно до UL 94850 ° C відповідно до IEC 60695-2-1
Опис полюсів: 4P
Постійна часу: 28 мс
потужність при утриманні, Вт: 5,4 Вт в 20 ° C
Межі напруги керуючого: Відпуск: 0,1 ... 0,25 Uc Постійний струм 60 ° C) Знаходиться в стані роботи: 0,7 ... 1,25 Uc Постійний струм 60 ° C)
Застосування контактора: Активне навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Пускова потужність, Вт: 5,4 Вт 20 ° C)
Робоча висота: 3000 м без погіршення номінальних значень
робочих а температура: -5 ... 60 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Китаю Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: BVRINAULGLDNVCSACCCГОСТLROS (Lloyds register of shipping)
З'єднання - клем: Ланцюг управління: Пружинні затискачі 1 кабель (-і) 2,5 мм Гнучкий без наконечника Ланцюг управління: Пружинні затискачі 2 кабель (-і) 2,5 мм Гнучкий без наконечника Силова ланцюг: Пружинні затискачі 1 кабель (-і) 10 мм Гнучкий без наконечника
Відповідний номінал запобіжника: 10 А gG для ланцюг сигналізації відповідно до IEC 60947-5-150 А gG в 35 А gG в
опір ізоляції:> 10 МОм для ланцюг сигналізації
Середнє повне опір: 2,5 мОм - Ith 32 А 50 Гц для силова ланцюг
Стандарти: CSA C22. 2 № 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3
Технологія використання котушок : З вбудованим пристроєм для усунення неполадок
Тип допом. контактів : тип механічно пов'язаний 1 Н.О. + 1 Н.З. відповідно до IEC 60947-5-1 тип дублюючий контакт 1 Н.З. відповідно до IEC 60947-4-1
Тип ланцюга управління : Пост . ток стандартний
Частота ланцюга сигналізації : 25 ... 400 Гц
Ширина : 45 мм br /> Екологічна отчетнсть : Екологічний профіль продукту
Електрична зносостійкість : 1 млн . циклів 32 А AC - 1 при Ue
