Гарантія: 1,5 роки
IP захист: IP20 Передня панель відповідно до IEC 60529

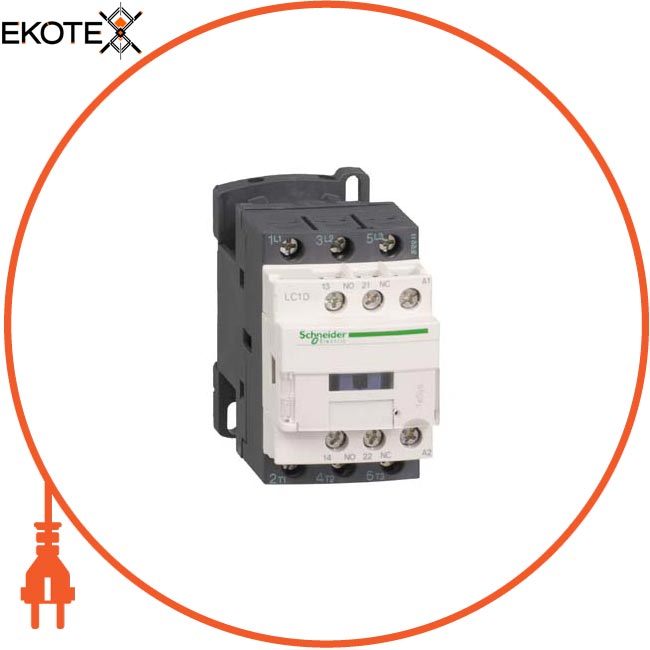

Найменування: Контактор D 3P, 18А, АЛЕ + НЗ, 230В, 50 / 60Гц, кільцевої
Артикул: LC1D186P7
Номінальний короткочасно допустимий струм: 145 А в 240 А в 40 А в 84 А в 100 А - 1 с для ланцюг сігналізаціі120 А - 500 мс для ланцюг сігналізаціі140 А - 100 мс для ланцюг сигналізації
Номінальний робочий струм: 18 А 60 ° C) в 32 А 60 ° C) в
Умовний тепловий струм на відкритому повітрі: 10 А в 32 А в
Номінальний імпульсний витримується напруга: 6 кВ відповідно до IEC 60947
Номінальна напруга ізоляції, в: Силова ланцюг: 690 в відповідно до IEC 60947-4-1Сіловая ланцюг: 600 в CSA сертіфіцірованний Сіловая ланцюг: 600 в UL сертіфіцірованний Цепь сигналізації: 690 в відповідно до IEC 60947 -1Цепь сигналізації: 600 В CSA сертіфіцірованний Цепь сигналізації: 600 В UL сертифікований
Номінальна робоча напруга, В: Силова ланцюг: Силова ланцюг:
Температура навколишнього віз духу при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Передня кришка: Є
Склад контактів полюса потужності: 3 Н.О.
REACH : Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Безпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849-1
Вага: 0,33 кг
Час без перекриття: 1,5 мс при знятті напруги між НЗ та ПЗ контактом1,5 мс при подачі напруги між НЗ та ПЗ контактом
Час роботи: 12 ... 22 мс включеніе4 ... 19 мс відключення
Допоміжні контакти: 1 Н.О. + 1 Н.З.
Висота: 77 мм br /> Глибина: 86 мм br /> Директива EC RoHS: Відповідає Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C при Uc
Захисне виконання: TH відповідно до IEC 60068-2-30
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-4AC-1AC- 3
Коротка назва пристрою: LC1D
Максимальна частота кому тації 3600 цикл / ч в
Механічна зносостійкість: 15 млн. циклів
Механічна стійкість: Вібрації контактор розімкнути: 2 g (ном .), 5 ... 300 ГцВібраціі контактор замкнутий: 4 g (ном.), 5 ... 300 ГцУдари контактор розімкнути: 10 gn протягом 11 мсУдари контактор замкнутий: 15 g (ном.) протягом 11 мс
Мінімальна напруга, що комутується: 17 В для ланцюг сигналізації
Мінімальний кому тіруемий ток: 5 мА для ланцюг сигналізації
Момент затяжки: ланцюг управління: 1,7 Н-м - клем з кільцевими наконечниками - за допомогою викрутки плоск . O 6 мм M3,5Цепь управління: 1,7 Н-м - клем з кільцевими наконечниками - за допомогою викрутки Philips No 2 M3,5Сіловая ланцюг: 1,7 Н-м - клем з кільцевими наконечниками - за допомогою викрутки плоск. O 8 мм M3,5Сіловая ланцюг: 1,7 Н-м - клем з кільцевими наконечниками - за допомогою викрутки Philips No 2 M3,5
Монтажна опора: РейкаМонтаж на панель
Потужність двигуна, кВт: 4 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3) 7,5 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 9 кВт в 415 ... 440 V Змінний ток 50/60 Гц (AC-3) 10 кВт в 500 V Змінний струм 50/60 Гц (AC-3) 10 кВт в 660 ... 690 V Змінний струм 50/60 Гц (AC-3) 4 кВт в 400 V Змінний струм 50/60 Гц (AC-4)
Потужність двигуна, к.с .: 1 к.с. в 115 V Змінний струм 50/60 Гц для 1 фаза електродвігателі3 к.с. в 230/240 V Змінний струм 50/60 Гц для 1 фаза електродвігателі5 к.с. в 200/208 V Змінний струм 50/60 Гц для 3 фази електродвігателі5 к.с. в 230/240 V Змінний струм 50/60 Гц для 3 фази електродвігателі10 к.с. в 460/480 V Змінний струм 50/60 Гц для 3 фази електродвігателі15 к.с. в 575/600 V Змінний струм 50/60 Гц для 3 фази електродвигуни
Потужність, що розсіюється одним полюсом: 2,5 Вт AC-10,8 Вт AC-3
Найменування прод УкТА: TeSys D
Напруга ланцюга управління: 230 V Змінний струм 50/60 Гц
Не містить ртуті: Так
Не містить токсичних важких металів: Так
Номінальна включає здатність Irms: 140 А Змінний струм для ланцюг сигналізації відповідно до IEC 60947-5-1250 А Постійний струм для ланцюг сигналізації відповідно до IEC 60947-5-1300 А в 440 V для силова ланцюг відповідно до IEC 60947
Номінальна відключає здатність: 300 А в 440 V для силова ланцюг відповідно до IEC 60947
Вогнестійкість: V1 відповідно до UL 94850 ° C відповідно до IEC 60695-2-1
Опис полюсів: 3P
потужність при спрацьовуванні: 70 В · А 60 Hz 0,75 20 ° C) 70 В · А 50 Гц 0,75 20 ° C)
потужність при утриманні, В · А: 7,5 В · А 60 Hz 0,3 20 ° C) 7 В · А 50 Гц 0,3 20 ° C)
Межі напруги керуючого: Відпуск: 0,3 ... 0,6 Uc Змінний струм 50/60 Hz 60 ° C) Знаходиться в стані роботи: 0, 8 ... 1,1 Uc Змінний струм 50 Hz 60 ° C) Знаходиться в стані роботи: 0,85 ... 1,1 Uc Змінний струм 60 Hz 60 ° C)
Застосування контактора: Управління електродвігателемАктівная навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота: 3000 м без погіршення номінальних значень
Робоча температура: -5 ... 60 ° C
Регламент REACh: Декларація REACh
регламент RoHS Китаю: Декларація RoHS Китаю
Сертифікати: CCCLROS (Lloyds register of shipping) GLRINAULCSADNVГОСТBV
З'єднання - клем: ланцюг управління: клем з кільцевими наконечниками (зовнішній діаметр: 8 мм Силова ланцюг: клем з кільцевими наконечниками ( зовнішній діаметр: 8 мм
Відповідний номінал запобіжника: 10 А gG для ланцюг сигналізації відповідно до IEC 60947-5-150 А gG в 35 А gG в
Опір ізоляції:> 10 МОм для ланцюг сигнал ізації
Середнє повне опір: 2,5 мОм - Ith 32 А 50 Гц для силова ланцюг
Стандарти: CSA C22.2 № 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947 -5-1UL 508
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3
Тепловіддача: 2 ... 3 Вт в 50/60 Гц
Технологія використання котушок: Без вбудованого модуля захисту від перевантажень
Тип допом. контактів: тип механічно пов'язаний 1 Н.О. + 1 Н.З. відповідно до IEC 60947-5-1 тип дублюючий контакт 1 Н.З. відповідно до IEC 60947-4-1
Тип ланцюга управління: Пер. ток в 50/60 Гц
Частота ланцюга сигналізації: 25 ... 400 Гц
Ширина: 45 мм br /> Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 1,65 млн. циклів 18 А AC-3 при Ue 1 млн. циклів 32 А AC-1 при Ue
