Гарантія: 1,5 роки
IP захист: IP20 Передня панель з огорожами відповідно до IEC 60529IP20 Передня панель з огорожами відповідно до VDE 0106

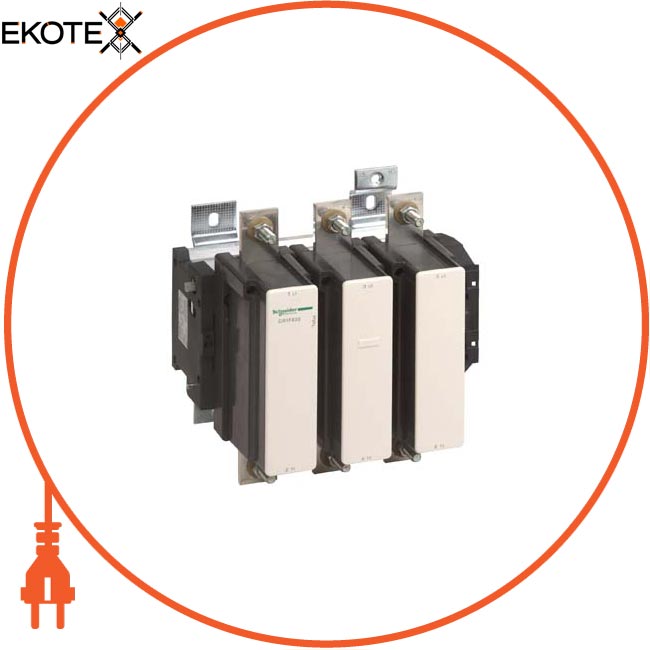

Найменування: Контактор F 3p, 800 А ,
Артикул: LC1F800QW
Номінальний короткочасно допустимий струм 5500 А в 4600 А в 3600 А в 2600 А в 1700 А в
Номінальний робочий струм: 1000 А 40 ° C) в 800 А 55 ° C) в
Умовний тепловий струм на відкритому повітрі: 1000 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4-11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Діапазон потужності двигуна: 250 ... 500 кВт в 200 ... 240 в 3 фази250 ... 500 кВт в 380 ... 440 в 3 фази110 ... 220 кВт в 200 ... 240 в 3 фази250 ... 500 кВт в 480 ... 500 в 3 фази
Склад контактів полюса потужності: 3 Н.О.
WEEE: На території Європ Єйського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 18,75 кг
Час роботи: 40 ... 50 мс отключеніе60 ... 80 мс включення
Висота: 304 мм
Глибина: 255 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -5 ... 55 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-3AC-1AC-4
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації: 600 цикл / ч в
Механічна зносостійкість: 5 млн. циклів
Момент затяжки: ланцюг управління: 1,2 Н-м Сіловая ланцюг: 58 Н-м
Монтажна опора : Монтаж на панель
Потужність двигуна, кВт: 450 кВт в 1000 V Змінний струм 50/60 Гц (AC-3) 450 кВт в 500 V Змінний струм 50/60 Гц (AC-3) 475 кВт в 660. ..690 V Змінний струм 50/60 Гц (AC-3) 110 кВт в 400 V Змінний струм 50/60 Г ц (AC-4) 450 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 450 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 450 кВт в 440 V Змінний струм 50 / 60 Гц (AC-3) 250 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3)
Потужність, що розсіюється одним полюсом: 120 Вт AC-177 Вт AC-3
Найменування продукту: TeSys F
Напруга котушки контактора: 400 В пост. ток стандартний400 В пер. ток стандартний380 В пер. ток стандартний415 В пер. ток стандартний
Напруга ланцюга управління: 400 V Постійний ток380 ... 415 V Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність: 6400 А згідно з IEC 60947-4-1
Опис полюсів: 3P
потужність при утриманні, Вт: 12 Вт в 20 ° C
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 55 ° C) Відпуск: 0,3 ... 0,5 Uc 55 ° C)
Застосування контактора: Активна нагрузкаУправленіе електродвигуном
Профіль кругообігу: Інформація про кінець терміну служби
пускова потужність, Вт 1900 Вт 20 ° C)
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: ULCSARMRoSCBABSCCC
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: шина 2 кабель (-і) - перетин шини: 60 x 5 mmСіловая ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 1000 А gG в 800 А aM в
Середнє повне опір: 0,12 мОм - Ith 1000 А 50 Гц
Стандарти: JIS C8201-4- 1IEC 60947-4-1EN 60947-4-1IEC 60947-1EN 60947-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 12 Вт
Тип котушки: Стандартний
Тип пускача я: Контактор прямого пуску
Ширина: 309 мм
Екологічна отчетнсть: Екологічний профіль продукту
