Гарантія: 1,5 роки
IP захист: IP20 Передня панель з огорожами відповідно до IEC 60529IP20 Передня панель з огорожами відповідно до VDE 0106

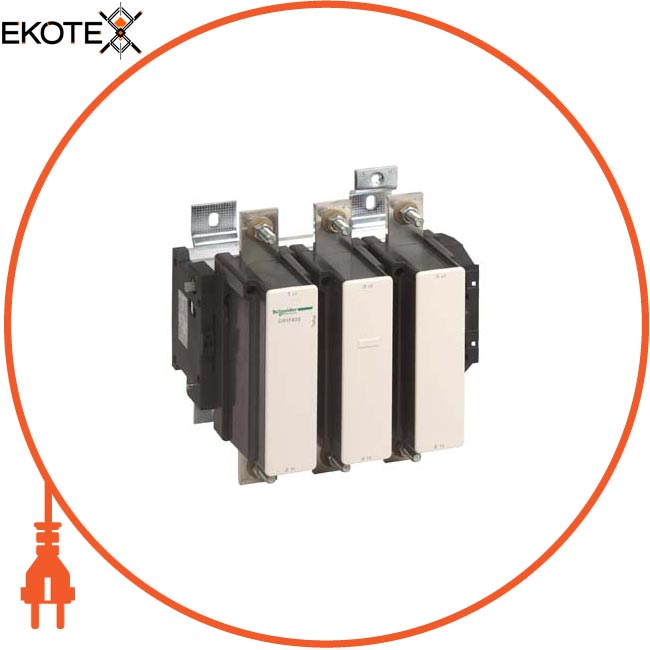

Найменування: TeSys F - контактор - 3P (3НО) - AC-3 -? 440 В 630 A - котушка 110 В пер. струму
Артикул: LC1F630F7
Номінальний короткочасно допустимий струм: 5050 А в 4400 А 3400 А в 2200 А в 1600 А в
Номінальний робочий струм: 1000 А 40 ° C) в 630 А 55 ° C) в
Умовний тепловий струм на відкритому повітрі: 1000 А в 1250 А
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4 -11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Діапазон потужності двигуна: 250 ... 500 кВт в 380 ... 440 в 3 фази110 ... 220 кВт в 200 ... 240 в 3 фази250 ... 500 кВт в 480 ... 500 в 3 фази
Склад контактів полюса потужності: 3 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 18,6 кг
Час роботи: 40 ... 80 мс включеніе100 ... 200 мс відключення
Висота: 304 мм
Глибина: 255 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги : III
Категорія застосування: AC-4AC-1AC-3
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 1200 цикл / ч в
механічна зносостійкість: 5 млн. циклів
Момент затяжки: ланцюг управління: 1,2 Н-м Сіловая ланцюг: 58 Н-м
Монтажна опора: Монтаж на панель
Потужність двигуна, кВт: 335 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 375 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 400 кВт в 440 V Змінний струм 50/60 Гц (AC-3) 400 кВт в 500 V Змінний струм 50/60 Гц (AC-3) 450 кВт в 660 ... 690 V Змінний струм 50/60 Гц (AC-3) 450 кВт в 1000 V Змінний струм 50/60 Гц (AC- 3) 200 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3) 100 кВт в 400 V Змінний струм 50/60 Гц (AC-4)
Потужність, що розсіюється одним п Олюс: 120 Вт AC-148 Вт AC-3
Найменування продукту: TeSys F
Напруга котушки контактора: 110 В пер. ток стандартний120 В пер. ток стандартний
Напруга ланцюга управління: 110 В Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність: 5040 А згідно з IEC 60947-4-1
Опис полюсів: 3P
потужність при спрацьовуванні 1650 В · А 40 ... 400 Hz 0,9 20 ° C)
потужність при утриманні, В · А: 22 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0, 25 ... 0,5 Uc 40 ... 400 Hz 55 ° C)
Застосування контактора: Активна нагрузкаУправленіе електродвигуном
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CSABVCBRMRoSLROS (Lloyds register of shipping) ABSULRINADNV
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: шина 2 кабель (-і) - перетин шини: 60 x 5 mmСіловая ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 1000 А gG в 630 А aM в
Середнє повне опір: 0,12 мОм - Ith 1000 А 50 Гц
стандарти: IEC 60947-1JIS C8201-4-1EN 60947-1IEC 60947-4-1EN 60947-4-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 20 Вт
Ті п пускача: Контактор прямого пуску
Ширина: 309 мм
Екологічна отчетнсть: Екологічний профіль продукту
