Гарантія: 1,5 роки
IP захист: IP20 відповідно до IEC 60529

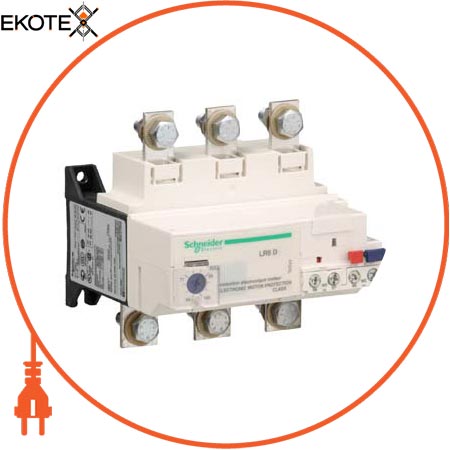

Найменування: Теплові реле перевантаження 60-100А клас 10
Артикул: LR9D5367
умовний тепловий струм на відкритому повітрі: 5 А для ланцюг сигналізації
Номінальний імпульсний витримується напруга: 6 кВ відповідно до IEC 61000-4-5
Номінальна напруга мережі: 24 в Постійний струм
Номінальна напруга ізоляції, в: Силова ланцюг: 1000 в відповідно до IEC 60947-4-1Сіловая ланцюг: 600 в відповідно до CSA Сіловая ланцюг: 600 в відповідно до UL
Номінальна робоча напруга, в: 690 V 50 ... 60 Hz
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 70 ° C
Категорія: Автоматика / Автомати захисту двигуна
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 0,885 кг
Зовнішня сигнальна лампа (опція): Аварійний сигнал
Глибина: 132 мм
Ді апазоне уставок теплового захисту: 60 ... 100 А
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисне виконання: TH відповідно до IEC 60068
Інформація про винятки за регламентом RoHS: Так
Комутаційна здатність, мА: 0 ... 150 мА
Коротка назва пристрою: LR9D
Механічна стійкість: Вібрації: 2 g (ном.), 5 ... 300 Гц відповідно до IEC 60068-2-6Удари : 13 g (ном.) протягом 11 мс відповідно до IEC 60068-2-7
Момент затяжки: ланцюг аварійної сигналізації: 0,45 Н-м - гвинтовий зажім Сіловая ланцюг: 18 Н-м - шини M8Цепь управління : 1,2 Н-м - гвинтовий затиск
Монтажна опора: Під контакторомРейка
Найменування продукту: TeSys LRD
Не містить ртуті: Так
Межі напруги живлення: 17 ... 32 В
Застосування реле: Захист двигуна
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура навколишнього середовища: -20 ... 60 ° C без зниження відповідно до IEC 60947-4-1
регламент REACh: Декларація REACh
регламент RoHS Кі тая: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CSA 22-2UL 508
Сумісність продукту: LC1D115LC1D150Автоматіческій вимикач NSX
З'єднання - клеми: Силова ланцюг: шіниЦепь управління: гвинтовий затиск 1 кабель (і) 0,5 ... 1,5 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (і) 0,5 ... 1,5 мм Гнучкий без наконечніка Цепь аварійної сигналізації: гвинтовий затиск 1 кабель (і) 0,5 ... 1,5 мм Гнучкий без наконечника
Відповідний номінал запобіжника: 5 А gG для ланцюг сигналізації
Стандарти: VDE 0660IEC 60947-4-1IEC 255-8EN 60947-4-1IEC 255-17
Статус стійкого продукту: Грін Преміум продукція
Температурна компенсація: -20 ... 60 ° C
Тип мережі: Змінний струм
Тип управління: Червоний кнопка: остановСіній кнопка: скидання
Уставка спрацьовування: 1,05 + / - 0,06 In аварійний сигнал відповідно до IEC 60947-4-11,12 +/- 0,06 In зняття напруги відповідно до IEC 60947-4-1
Частота мережі: 50 ... 60 Hz
Чутливість до обриву фази: Спрацьовує за 4 з +/- 20% відповідно до IEC 60947-4-1
Екологічна отчетнсть: Екологічний профіль продукту
Електрична міцність ізоляції: 6 кВ в 50 Гц в відповідно до IEC 60255-5
