IP захист: IP20 відповідно до IEC 60529

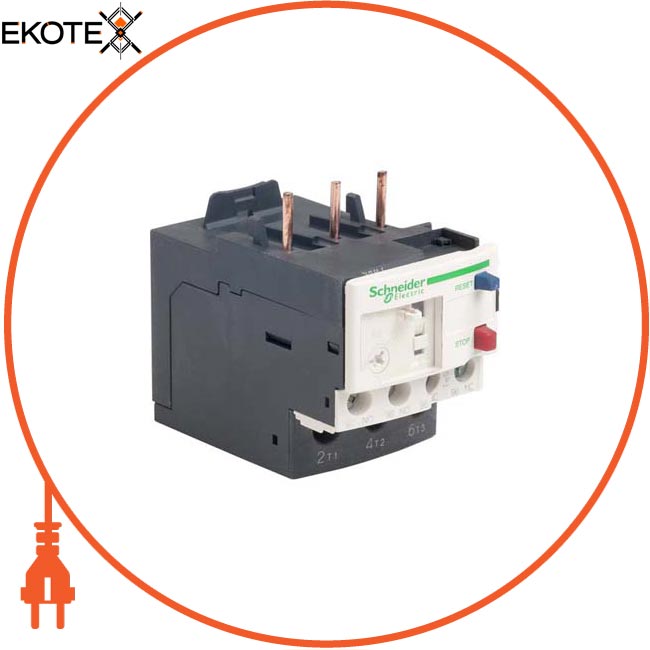

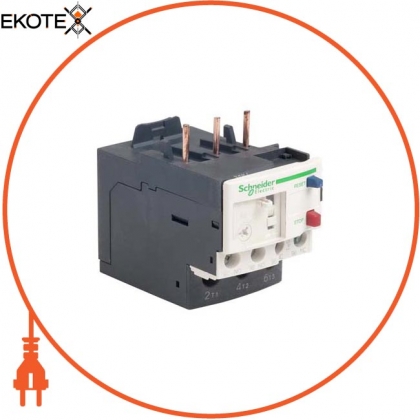

Найменування: TeSys LRD thermal overload relays - 9 ... 13 A - class 20
Артикул: LRD16L
Умовний тепловий струм на відкритому повітрі : 5 А для ланцюг сигналізації
Номінальний імпульсний витримується напруга: 6 кВ
Номінальна напруга ізоляції, в: Силова ланцюг: 600 в відповідно до CSA Сіловая ланцюг: 600 в відповідно до UL Сіловая ланцюг: 690 в відповідно з IEC 60947-4-1
Номінальна робоча напруга, В: 690 V Змінний струм 0 ... 400 Гц
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 70 ° C
Категорія : Автоматика / Автомати захисту двигуна
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
Вага: 0,144 кг
Глибина: 76,1 мм
Діапазон уставок теплового захисту: 9 ... 13 А
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустимий струм: 3 А в 120 V AC-15 для ланцюг сігналізаціі0,22 А в 125 V DC-13 для ланцюг сигналізації
Захисне виконання: TH відповідно до Закону № тствіі з IEC 60068
Інформація про винятки за регламентом RoHS: Так
Коротка назва пристрою: LRD
Механічна стійкість: Удари: 15 g (ном.) протягом 11 мс відповідно до IEC 60068- 2-7Вібраціі: 3 Gn відповідно до IEC 60068-2-6
Момент затяжки: ланцюг управління: 1,7 Н-м - гвинтовий зажім Сіловая ланцюг: 1,7 Н-м - гвинтовий затиск
Монтажна опора: Монтаж на панель, зі спеціальними прінадлежностяміРейка, зі спеціальними прінадлежностяміПод контактором
Найменування продукту: TeSys LRD
Не містить ртуті: Так
Застосування реле: Захист двигуна
Робоча температура навколишнього середовища: -20 ... 60 ° C без зниження відповідно до IEC 60947-4-1
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CSAULATEX INERISEACABS
Сумісність продукту: LC1D25LC1D38LC1D12LC1D32LC1D18
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 2 кабель (і) 1 ... 2,5 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (і) 1 ... 2,5 мм жорсткий кабель без наконечніка Сіловая ланцюг: гвинтовий затиск 1 кабель (і) 1,5 ... 10 мм Гнучкий без наконечніка Сіловая ланцюг: гвинтовий затиск 1 кабель (і) 1 ... 4 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: гвинтовий затиск 1 кабель (і) 1 ... 6 мм жорсткий кабель без наконечника
Відповідний номінал запобіжника: 16 А aM25 А gG25 А BS88
Стандарти: ATEX D 94/9 / CECSA C22.2 № 14EN 60947-4-1IEC 60947-5-1EN 60947-5 -1IEC 60947-4-1UL 508
Статус стійкого продукту: Грін Преміум продукція
Температурна компенсація: -20 ... 60 ° C
Тип мережі: Постійний токПеременний ток
Тип управління: Червоний кнопка: остановСіній кнопка: скидання
Уставка спрацьовування: 1,14 +/- 0,06 Ir відповідно до IEC 60947-4-1
Частота мережі: 0 ... 400 Гц
Чутливість до обриву фази: Струм відключення 130% від Ir на дві фази, остання на 0
Ширина: 45 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична міцність ізоляції: 6 кВ в 50 Гц відповідно з IEC 60255-5
