Гарантія: 1,5 роки
Серія: TeSys K

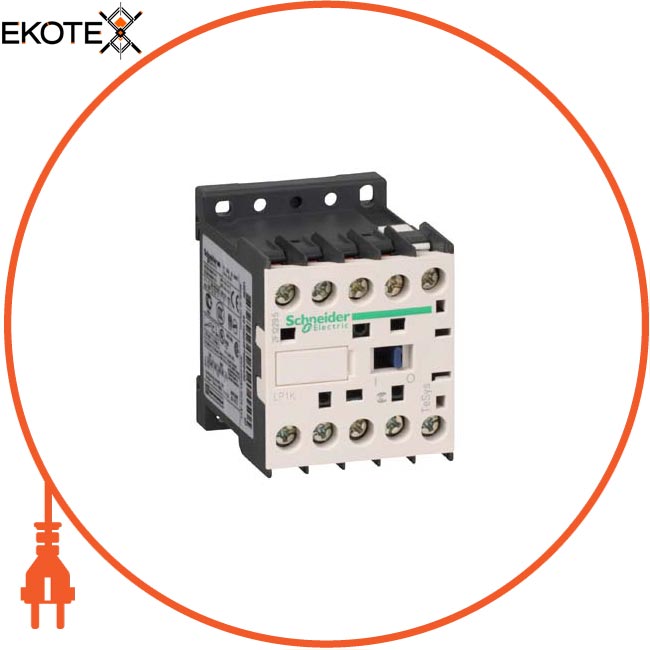

Найменування: Контактор K 4P (4НО), AC1 20А, 24В DС, гвинтовий затиск
Артикул: LP1K09004BD
Номінальний робочий струм: 20 А 50 ° C) в 16 А 70 ° C) в 690 V Змінний струм AC-1 для силова ланцюг
Умовний тепловий струм на відкритому повітрі: 20 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: Силова ланцюг: 600 в відповідно до UL 508Сіловая ланцюг: 690 в відповідно до IEC 60947-4-1Сіловая ланцюг: 600 в відповідно до CSA C22.2 № 14
Номінальна робоча напруга, В: Силова ланцюг: 690 V Змінний струм 50/60 Гц
Температура навколишнього повітря при зберіганні / транспортуванні: -50 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Без небезпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849-1
Вага: 0,225 кг
Час роботи: 30 ... 40 мс включення котушки замикання Н.О. контакта10 мс відключення котушки і розмикання Н.О. контакту
Висота: 58 мм
Глибина: 57 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Конфігурація головних контактів: 4 Н.О.
Коротка назва пристрою: LP1K
Максимальна частота комутації 3600 цикл / год
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: 1,3 Н-м - гвинтовий затиск - за допомогою викрутки Philips No 21,3 Н-м - гвинтовий затиск - за допомогою викрутки плоск. O 6 мм
Монтажна опора: РейкаМонтаж на панель
Не містить ртуті: Так
Номінальна включає здатність Irms: 110 А Змінний струм для силова ланцюг відповідно до NF C 63-110110 А Змінний струм для силова ланцюг відповідно до IEC 60947
Номінальна відключає здатність: 110 А в 415 V відповідно до IEC 60947110 А в 440 V відповідно до IEC 6094780 А в 500 V відповідно до IEC 60947110 А в 220 ... 230 V відповідно до IEC 60947110 А в 380 ... 400 V відповідно до IEC 6094770 А в 660 ... 690 V відповідно до IEC 60947
Вогнестійкість: V1 відповідно до UL 94Требованіе 2 відповідно до NF F 16-101Требованіе 2 відповідно до NF F 16-102
Опис полюсів: 4P
потужність при утриманні, Вт: 3 Вт в 20 ° C
Межі напруги керуючого: Знаходиться в стані роботи : 0,8 ... 1,15 Uc 50 ° C) Відпуск: 0,1 ... 0,75 Uc 50 ° C)
Застосування контактора: Активне навантаження
Профіль кругообігу: Інформація про кінець терміну служби
П Усков потужність, Вт: 3 Вт 20 ° C)
Робоча висота: 2000 м без погіршення номінальних значень
Робоча температура: -25 ... 50 ° C
Регламент REACh: Декларація REACh
регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CSAUL
Відповідний номінал запобіжника: 25 А gG в 25 А aM для силова ланцюг
Середнє повне опір: 3 мОм - Ith 20 А 50 Гц для силова ланцюг
Статус стійкого продукту: Грін Преміум продукція
Ширина: 45 мм
Екологічна отчетнсть: Екологічний профіль продукту
