Гарантія: 1,5 роки
IP захист: IP2x відповідно до VDE 0106

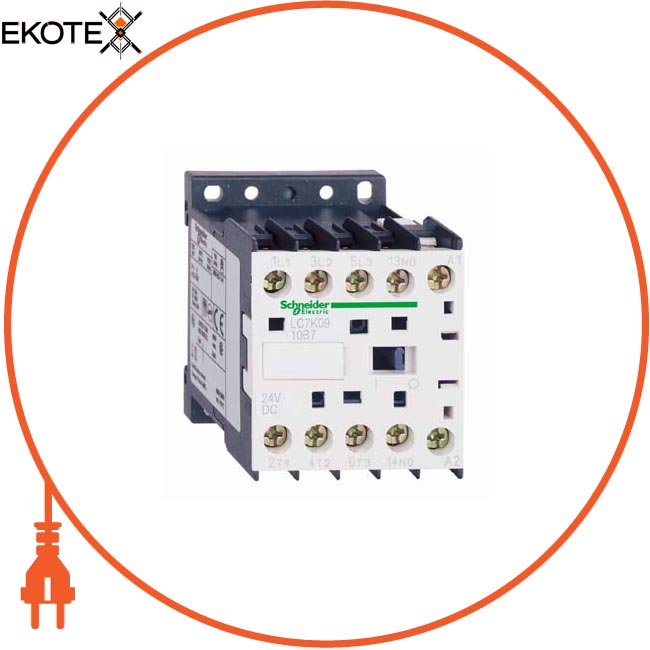

Найменування: Контактор K 3P, 12А, АЛЕ, 220B, гвинтовий затиск
Артикул: LC7K1210M7
Номінальний короткочасно допустимий струм: 115 А в 105 А в 100 А в 75 А в 55 А в 50 А в 80 А - 1 с для ланцюг сігналізаціі90 А - 500 мс для ланцюг сігналізаціі110 А - 100 мс для ланцюг сігналізаціі25 А в = 15 хв для силова ланцюг
Номінальний робочий струм: 20 А 50 ° C) в 12 А в 16 А 70 ° C) в 690 V Змінний струм AC-1 для силова ланцюг
Умовний тепловий струм на відкритому повітрі: 20 А в 10 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: Силова ланцюг: 600 в відповідно до UL 508Сіловая ланцюг: 690 в відповідно до IEC 60947- 4-1Цепь сигналізації: 690 в відповідно до IEC 60947-4-1Цепь сигналізації: 690 в відповідно до IEC 60947-5-1Цепь сигналізації: 600 в відповідно до UL 508Сіловая ланцюг: 600 в відповідно до CSA C22.2 № 14Цепь сигналізації: 600 в в Відповідно до CSA C22.2 № 14
Номінальна робоча напруга, В: Силова ланцюг: 690 V Змінний струм 50/60 ГцЦепь сигналізації:
Температура навколишнього повітря при зберіганні / транспортуванні: -50 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 3 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Безпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849-1
Вага: 0,225 кг
Час роботи: 30 ... 40 мс включення котушки замикання Н.О. контакта30 мс відключення котушки і розмикання Н.О. контакту
Допоміжні контакти: 1 Н.О.
Глибина: 57 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисне виконання: TC відповідно до IEC 60068TC відповідно до DIN 50016
Інструкції по завершенню терміну служби продукту: 0,5 мм
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-3AC-1AC-4
Коротка назва пристрою: LC7K
Максимальна частота комутації 3600 цикл / год
Механічна зносостійкість: 10 млн. циклів
Механічна стійкість: Удари контактор закритий, по осі Х: 10 gn протягом 11 мс відповідно до IEC 60068-2-27Удари контактор закритий, по осі Y: 15 g (ном.) протягом 11 мс відповідно до IEC 60068-2-27Удари контактор закритий, по осі Z: 15 g (ном.) протягом 11 мс відповідно до IEC 60068-2-27Удари контактор відкритий, по осі X: 6 g (ном.) протягом 11 мс відповідно до IEC 60068-2-27Удари контактор відкритий, по осі Y: 10 gn протягом 11 мс в відповід відно до IEC 60068-2-27Удари контактор відкритий, по осі Z: 10 gn протягом 11 мс відповідно до IEC 60068-2-27Вібраціі контактор замкнутий: 4 g (ном.), 5 ... 300 Гц відповідно до IEC 60068-2-6Вібраціі контактор розімкнути: 2 g (ном.), 5 ... 300 Гц відповідно до IEC 60068-2-6
Мінімальна напруга, що комутується: 17 в для ланцюг сигналізації
Мінімальний комутований струм : 5 мА для ланцюг сигналізації
Момент затяжки: 1,3 Н-м - гвинтовий затиск - за допомогою викрутки Philips No 21,3 Н-м - гвинтовий затиск - за допомогою викрутки плоск. O 6 мм
Монтажна опора: Монтаж на панельРейка
Потужність двигуна, кВт: 4 кВт в 480 В Змінний струм 50/60 Гц AC-34 кВт в 500 ... 600 В Змінний струм 50/60 Гц AC-34 кВт в 660 ... 690 V Змінний струм 50/60 Гц AC-32,2 кВт в 400 V Змінний струм 50/60 Гц AC-43 кВт в 220 ... 230 V Змінний струм 50/60 Гц AC -35,5 кВт в 380 ... 415 V Змінний струм 50/60 Гц AC-35,5 кВт в 440 V Змінний струм 50/60 Гц AC-3
Найменування продукту: TeSys K
Напруга ланцюга управління: 220 ... 230 V Змінний струм 50/60 Гц
Не містить ртуті: Так
Номінальна включає здатність Irms: 110 А Змінний струм для ланцюг сигналізації відповідно до IEC 60947144 А Змінний струм для силова ланцюг відповідно до NF C 63-110144 А Змінний струм для силова ланцюг відповідно до IEC 60947
Номінальна відключає здатність: 110 А в 440 V відповідно до IEC 6094780 А в 500 V відповідно до IEC 6094770 А в 660 ... 690 V відповідно до IEC 60947
Область застосування: Управління
вогнестійко кістка: V1 відповідно до UL 94Требованіе 2 відповідно до NF F 16-101Требованіе 2 відповідно до NF F 16-102
Опис полюсів: 3P
Потужність при спрацьовуванні: 3 В · А 20 ° C )
потужність при утриманні, в · А: 3 в · А 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 50 ° C) відпускання: 0,1 ... 0,75 Uc 50 ° C)
Застосування контактора: Управління електродвігателемАктівная навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота: 2000 м без погіршення номінальних значень
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CSAUL
З'єднання - клеми: Гвинтовий затиск 1 кабель (-і) 1,5 ... 4 мм Жорсткий кабельВінтовой зажим 1 кабель (-і) 0,75 ... 4 мм гнучкий без наконечнікаВінтовой зажим 1 кабель (-і) 0,34 ... 2,5 мм гнучкий з кабельним наконечнікомВінтовой затиск 2 кабель (-і) 1,5 ... 4 мм жорсткий кабельВінтовой затиск 2 кабель (-і) 0,75 ... 4 мм Гнучкий без наконечнікаВінтовой затиск 2 кабель (-і) 0,34 ... 1,5 мм Гнучкий з кабельним наконечником
Відповідний номінал запобіжника: 25 А gG в 25 А aM для силова цепь10 А gG для ланцюг сигналізації в відповідно до IEC 6094710 А gG для ланцюг сигналізації відповідно до VDE 0660
опір ізоляції:> 10 МОм для ланцюг сигналізації
Середнє повне опір: 3 мОм - Ith 20 А 50 Гц для силова ланцюг
стандарти: BS 5424IEC 60947NF C 63-110VDE 0660
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 3 Вт
Тип допом. контактів: тип миттєвий 1 Н.О.
Тип ланцюга управління: Пер. ток в 50/60 Гц безшумний
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 0,3 млн. циклів 20 А AC-1 при Ue 1,3 млн. циклів 12 А AC-3 при Ue
