Гарантія: 1,5 роки
IP захист: IP20 Передня панель з огорожами відповідно до IEC 60529IP20 Передня панель з огорожами відповідно до VDE 0106

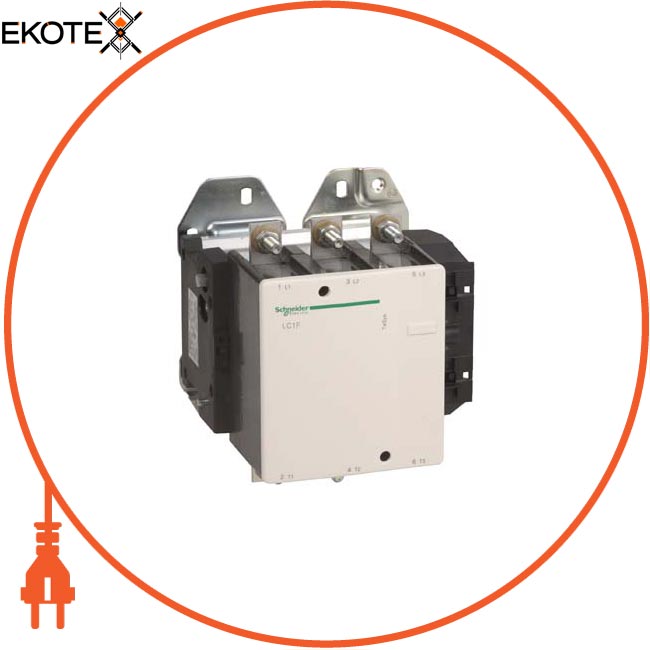

Найменування: Контактор F 3p, 400А, 380В50 / 60Гц
Артикул: LC1F400Q7
Номінальний короткочасно допустимий струм 3600 А в 2400 А в 1700 А в 1200 А в 1000 А в
Номінальний робочий струм: 500 А 40 ° C) в 400 А 55 ° C) в
Умовний тепловий струм на відкритому повітрі: 500 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4 -11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 3 Н .Про.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 9,1 кг
Час ра боти: 40 ... 65 мс включеніе100 ... 170 мс відключення
Висота: 206 мм
Глибина: 219 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-4AC-1AC-3
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: Ланцюг управління : 1,2 Н-м Сіловая ланцюг: 35 Н-м
Монтажна опора: Монтаж на панель
Потужність двигуна, кВт: 75 кВт в 400 V Змінний струм 50/60 Гц (AC-4) 200 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 220 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 250 кВт в 440 V Змінний струм 50/60 Гц (AC-3) 257 кВт в 500 V Змінний струм 50/60 Гц (AC-3) 280 кВт в 660 ... 690 V Змінний струм 50/60 Гц (AC-3) 185 кВт в 1000 V Змінний струм 50/60 Гц (AC-3) 110 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3)
Потужність, що розсіюється одним полюсом: 65 Вт AC-142 Вт AC-3
Найменування продукту : TeSys F
Напруга ланцюга управління: 380 V Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність: 3200А відповідно до IEC 60947-4-1
Опис полюсів: 3P
потужність при спрацьовуванні: один тисяча сімдесят п'ять В · А 40 ... 400 Hz 0,9 20 ° C)
потужність при утриманні, В · А: 15 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0 , 3 ... 0,5 Uc 40 ... 400 Hz 55 ° C)
Застосування контактора: Активна нагрузкаУправленіе електродвигуном
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: LROS (Lloyds register of shipping) CCCRINAABSBVCBDNVULRMRoS
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: шина 2 кабель (-і) - перетин шини: 30 x 5 мм іловая ланцюг: клеми з кільцевими наконечниками 2 кабель (-і) 150 мм Силова ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 400 А aM в 500 А gG в
Середнє повне опір: 0,26 мОм - Ith 500 А 50 Гц
Стандарти: IEC 60947-4-1EN 60947-1EN 60947-4-1IEC 60947-1JIS C8201-4-1
Статус устойчівог про продукту: Грін Преміум продукція
Тепловіддача: 14 Вт
Ширина: 213 мм
Екологічна отчетнсть: Екологічний профіль продукту
