Гарантія: 1,5 роки
IP захист: IP20 Передня панель з огорожами відповідно до IEC 60529IP20 Передня панель з огорожами відповідно до VDE 0106

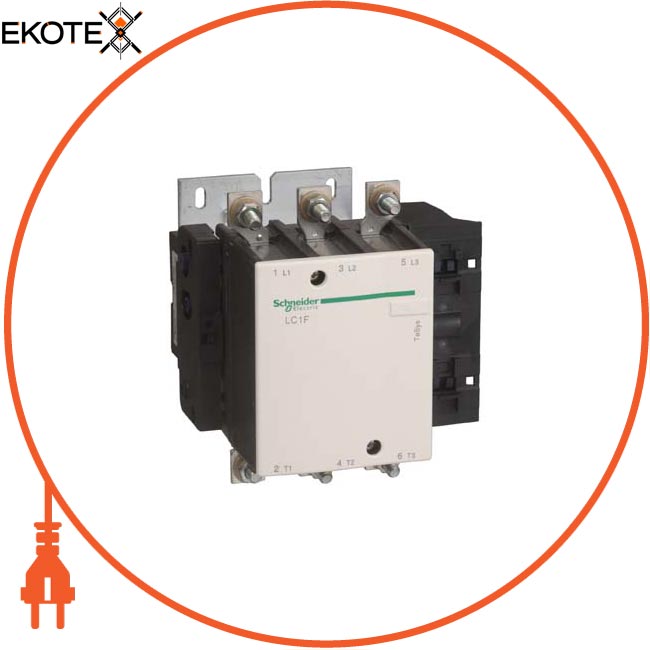

Найменування: TeSys F contactor - 3P ( 3 NO) - AC-3 - <= 440 V 330 A - coil 48 V AC
Артикул: LC1F330E7
Номінальний короткочасно допустимий струм 2650 А в 1800 А в 1300 А в 900 А в 750 А в
Номінальний робочий струм: 400 А 40 ° C) в 330 А 55 ° C) в
Умовний тепловий струм на відкритому повітрі: 400 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4-11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: автоматика / Автомати захисту двигуна
Діапазон потужності двигуна: 55 ... 100 кВт в 200 ... 240 в 3 фази110 ... 220 кВт в 480 ... 500 в 3 фази110 ... 220 кВт в 380 ... 440 в 3 фази
Склад контактів полюса потужності: 3 Н.О.
WEEE: На тер іторіі Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 8,6 кг
Час роботи: 40 ... 65 мс включеніе100 ... 170 мс відключення
Висота: 206 мм
Глибина: 219 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-3AC-4AC-1
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: ланцюг управління: 1,2 Н-м Сіловая ланцюг: 35 Н-м
Монтажна опора: Монтаж на панель
Потужність двигуна, кВт: 160 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 180 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 200 кВт в 440 V Змінний струм 50/60 Гц (AC-3) 200 кВт в 500 V змінного ий струм 50/60 Гц (AC-3) 220 кВт в 660 ... 690 V Змінний струм 50/60 Гц (AC-3) 160 кВт в 1000 V Змінний струм 50/60 Гц (AC-3) 100 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3) 59 кВт в 400 V Змінний струм 50/60 Гц (AC-4)
Потужність, що розсіюється одним полюсом: 44 Вт AC-131 Вт AC -3
Найменування продукту: TeSys F
Напруга котушки контактора: 48 В пер. ток стандартний
Напруга ланцюга управління: 48 В Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність: 2640 А згідно з IEC 60947-4-1
Опис полюсів: 3P
потужність при спрацьовуванні: 650 В · А 40 ... 400 Hz 0,9 20 ° C)
потужність при утриманні, В · А: 10 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0, 35 ... 0,55 Uc 40 ... 400 Hz 55 ° C)
Застосування контактора: Управління електродвігателемАктівная навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CBDNVLROS (Lloyds register of shipping) CSABVRMRoSRINAULABS
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: клеми з кільцевими наконечниками 1 кабель ( -і) 240 мм Силова ланцюг: шина 2 кабель (-і) - перетин шини: 30 x 5 мм іловая ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 400 А aM в 500 А gG в
Середнє повне опір: 0,28 мОм - Ith 400 А 50 Гц
Стандарти: EN 60947-4-1EN 60947-1IEC 60947-4-1JIS C8201-4-1IEC 60947-1
Статус устойчівог про продукту: Грін Преміум продукція
Тепловіддача: 8 Вт
Тип пускача: Контактор прямого пуску
Ширина: 213 мм
Екологічна отчетнсть: Екологічний профіль продукту
