Гарантія: 1,5 роки
IP захист: IP20 Передня панель з огорожами відповідно до IEC 60529IP20 Передня панель з огорожами відповідно до VDE 0106

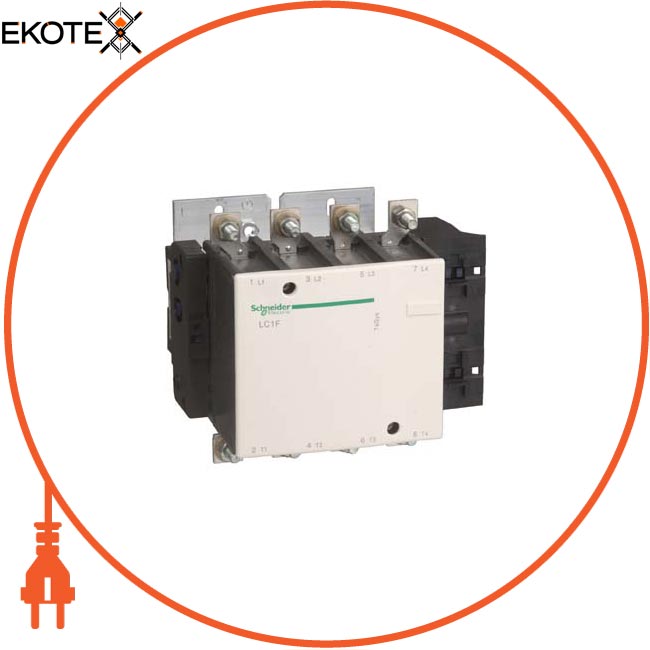

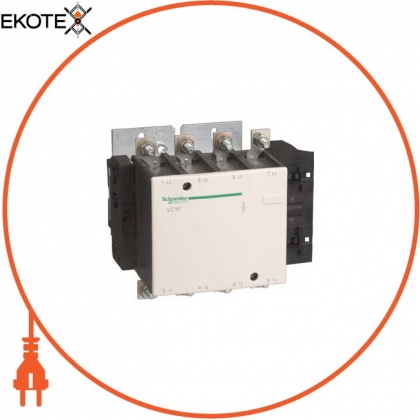

Найменування: TeSys F contactor - 4P ( 4 NO) - AC-1 - <= 440 V 400 A - coil 220 V AC
Артикул: LC1F3304M7
Номінальний короткочасно допустимий струм 2650 А в 1800 А в 1300 А в 900 А в 750 А в
Номінальний робочий струм: 400 А 40 ° C) в
Умовний тепловий струм на відкритому повітрі: 400 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4-11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 4 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага : 9,5 кг
Час роботи: 40 ... 65 мс включеніе100 ... 170 мс відключення
Висота: 206 мм
Глибина: 219 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: ланцюг управління: 1,2 Н-м Сіловая ланцюг: 35 Н-м
Монтажна опора: Монтаж на панель
Потужність, що розсіюється одним полюсом: 44 Вт AC-1
Найменування продукту : TeSys F
Напруга ланцюга управління: 220 в Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність: 2640 А згідно з IEC 60947-4-1
Опис полюсів: 4P
потужність при спрацьовуванні: 650 В · А 4 0 ... 400 Hz 0,9 20 ° C)
Потужність при утриманні, В · А: 10 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги ланцюга управління: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0,35 ... 0,55 Uc 40 ... 400 Hz 55 ° C)
Застосування контактора: Активне навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: LROS (Lloyds register of shipping) DNVRINABVRMRoSABSCBULCCC
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: клеми з кільцевими наконечниками 1 кабель ( -і) 240 мм Силова ланцюг: шина 2 кабель (-і) - перетин шини: 30 x 5 мм іловая ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 400 А aM в 500 А gG в
Середнє повне опір: 0,28 мОм - Ith 400 А 50 Гц
Стандарти: JIS C8201-4-1EN 60947-4-1EN 60947-1IEC 60947-4-1IEC 60947-1
Статус устойчівог про продукту: Грін Преміум продукція
Тепловіддача: 8 Вт
Ширина: 261 мм
Екологічна отчетнсть: Екологічний профіль продукту
