Гарантія: 1,5 роки
IP захист: IP20 Передня панель відповідно до IEC 60529

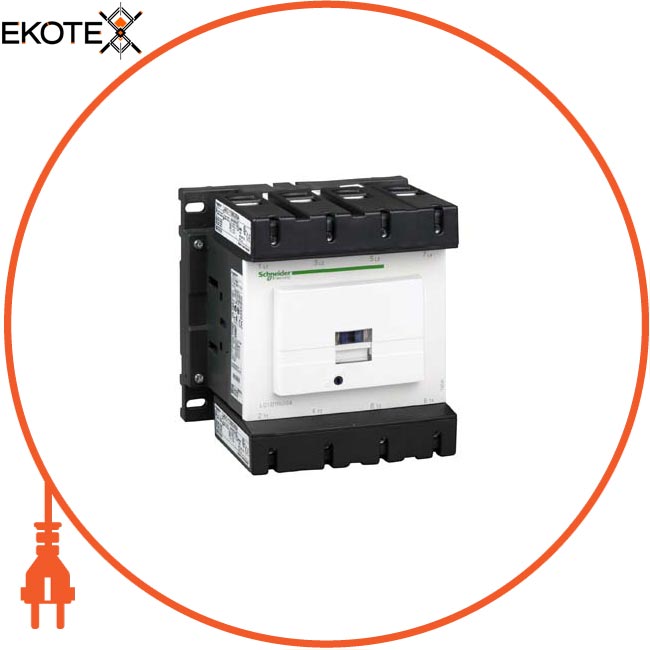

Найменування: Контактор D 4P (4НО), AC1 200А, 110В, 50 / 60Гц, зажим під гвинт
Артикул: LC1D115004F7
Номінальний короткочасно допустимий струм: 250 А в 550 А в 950 А в 1100 А в
Номінальний робочий струм: 200 А 60 ° C) в
Умовний теплової струм на відкритому повітрі: 200 А в
Номінальний імпульсний витримується напруга: 8 кВ відповідно до IEC 60947
Номінальна напруга ізоляції, в: Силова ланцюг: 600 в CSA сертіфіцірованнийСіловая ланцюг: 600 в UL сертіфіцірованнийСіловая ланцюг: 1000 в відповідно до IEC 60947-4-1
Номінальна робоча напруга, в: Силова ланцюг: Силова ланцюг:
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія : Автоматика / Автомати захисту двигуна
Передня кришка: Є
Склад контактів полюса потужності: 4 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утиль ізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Безпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849 -1
Вага: 2,86 кг
Час роботи: 6 ... 20 мс отключеніе20 ... 50 мс включення
Висота: 158 мм
Глибина: 132 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C при Uc
Захисне виконання: TH відповідно до IEC 60068-2-30
Інформація про винятки з регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Коротка назва пристрою: LC1D
Максимальна частота комутації 2400 цикл / ч в
механічна зносостійкість: 8 млн. циклів
механічна стійкість: Вібрації контактор розімкнути: 2 g (ном.), 5 ... 300 ГцВібраціі контактор замкнутий: 4 g (ном.), 5 ... 300 ГцУдари контактор замкну т: 15 g (ном.) протягом 11 мсУдари контактор розімкнути: 6 g (ном.) протягом 11 мс
Момент затяжки: Ланцюг управління: 1,2 Н-м - гвинтовий затиск - за допомогою викрутки плоск. O 6 мм епь управління: 1,2 Н-м - гвинтовий затиск - за допомогою викрутки Philips No 2Сіловая ланцюг: 12 Н-м - роз'єм шестигранний 4 мм
Монтажна опора: Монтаж на панельРейка
Потужність, що розсіюється одним полюсом: 24 Вт AC-1
Найменування продукту: TeSys D
Напруга ланцюга управління: 110 В Змінний струм 50/60 Гц
Не містить ртуті: Так
Номінальна включає здатність Irms: 1260 А в 440 V для силова ланцюг відповідно до IEC 60947
Номінальна відключає здатність 1100 А в 440 V для силова ланцюг відповідно до IEC 60947
Вогнестійкість: V1 відповідно до UL 94850 ° C відповідно з IEC 60695-2-1
Опис полюсів: 4P
потужність при спрацьовуванні: 280 ... 350 В · А 60 Hz 0,8 20 ° C) 280 ... 350 В · А 50 Гц 0,8 20 ° C)
потужність при утриманні, В · А: 2 ... 18 В · А 60 Hz 0,3 20 ° C) 2 ... 18 В · А 50 Гц 0,3 20 ° C)
Межі напруги керуючого: Відпуск: 0,3 ... 0,5 Uc Змінний струм 50/60 Hz 55 ° C) Знаходиться в стані роботи: 0,8 ... 1,15 Uc Змінний струм 50/60 Hz 55 ° C)
Застосування контактора: Активне навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота: 3000 м без погіршення номінальних значень
Робоча температура: -5 ... 60 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: ULBVGLCCCLROS (Lloyds register of shipping) DNVCSAГОСТRINA
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 2,5 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 2,5 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм жорсткий кабель без наконечніка Сіловая ланцюг: роз'єм 1 кабель (-і) 10 ... 120 мм Гнучкий без наконечніка Сіловая ланцюг: роз'єм 2 кабель (-і) 10 ... 50 мм Гнучкий без наконечніка Сіловая ланцюг: роз'єм 1 кабель (-і) 10 ... 120 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: роз'єм 2 кабель (-і) 10 ... 50 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: роз'єм 1 кабель (-і) 10 ... 120 мм жорсткий кабель без наконечніка Сіловая ланцюг: роз'єм 2 кабель (-і) 10 ... 50 мм жорсткий кабель без наконечника
Відповідний номінал запобіжника: 250 А gG в 200 А gG в
Середнє повне опір: 0,6 мОм - Ith 200 А 50 Гц для силова ланцюг
Стандарти: CSA C22.2 № 14EN 60947-4-1EN 60947-5-1IEC 60947-4-1IEC 60947-5-1UL 508
Статус стійкого продукту : Грін Преміум продукція
Ступінь забруднення : 3
Тепловіддача : 3 ... 8 Вт в 50/60 Гц
Технологія використання котушок : Вбудований симетричний захисний стабілітрон
Тип ланцюга управління : Пер . ток в 50/60 Гц
Ширина : 150 мм
Екологічна отчетнсть : Екологічний профіль продукту
Електрична зносостійкість : 0,8 млн . циклів 200 А AC - 1 при Ue
