Гарантія: 18 months
IP захист: IP20 Передня панель відповідно до IEC 60529
Колір: Сірий (SE GREY 6) Зелений (SE GREEN 2)

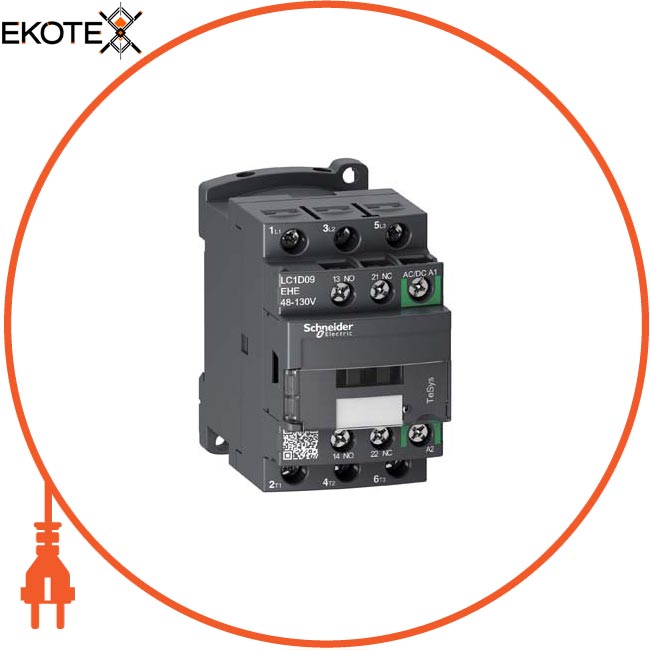

Найменування: TeSys D contactor 3P 9A AC-3 up to 440V coil 48-130 V AC / DC
Артикул: LC1D09EHE
Номінальний короткочасно допустимий струм: 100 А - 1 с для ланцюг сігналізаціі120 А - 500 мс для ланцюг сігналізаціі140 А - 100 мс для ланцюг сігналізаціі30 А в 61 А в 105 А в 210 А в
Номінальний робочий струм: 9 А 60 ° C) в 25 А 60 ° C) в
Умовний тепловий струм на відкритому повітрі: 10 А в 25 А в
Номінальний імпульсний витримується напруга: 6 кВ відповідно до IEC 60947
Номінальна напруга ізоляції, в: Силова ланцюг: 690 в відповідно до IEC 60947-4-1Цепь сигналізації: 690 в відповідно до IEC 60947-1
Номінальна робоча напруга, В: Силова ланцюг:
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
передня кришка: Є
Склад контакт ів полюса потужності: 3 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Безпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849-1
Вага: 0,368 кг
Час без перекриття: 1,5 мс при знятті напруги між НЗ і АЛЕ контактом1,5 мс при подачі напруги між НЗ та ПЗ контактом
Час роботи: 45 ... 55 ms включеніе20 ... 90 ms відключення
Допоміжні контакти: 1 Н.О. + 1 Н.З.
Висота: 77 мм
Глибина: 86 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C при Uc
Захисне виконання: TH відповідно до IEC 60068-2-30
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-3AC-1
Коротка назва пристрою: LC1D
Максимальна частота комутації 3600 цикл / ч в
Механічна зносостійкість: 15 млн. циклів
Механічна стійкість: Вібрації контактор розімкнути: 2 g (ном.) , 5 ... 300 ГцВібраціі контактор замкнутий: 4 g (ном.), 5 ... 300 ГцУдари контактор розімкнути: 10 gn протягом 11 мсУдари контактор замкнутий: 15 g (ном.) протягом 11 мс
Мінімальне напруга, що комутується: 17 В для ланцюг сигналізації
Мінімальний комутований струм: 5 мА для ланцюг сигналізації
Момент затяжки: ланцюг управління: 1,7 Н-м - гвинтовий затиск - за допомогою викрутки плоск. O 6 мм епь управління: 1,7 Н-м - гвинтовий затиск - за допомогою викрутки Philips No 2Сіловая ланцюг: 1,7 Н-м - гвинтовий затиск - за допомогою викрутки плоск. O 6 мм іловая ланцюг: 1,7 Н-м - гвинтовий затиск - за допомогою викрутки Philips No 2
Монтажна опора: Монтаж на панельРейка
Потужність двигуна, кВт: 2,2 кВт в 220 ... 230 V Змінний струм 50 Гц (AC-3) 4 кВт в 380 ... 400 V Змінний струм 50 Гц (AC-3) 4 кВт в 415 V Змінний струм 50 Гц (AC-3) 4 кВт в 440 V Змінний струм 50 Гц (AC-3) 5,5 кВт в 500 V Змінний струм 50 Гц (AC-3) 5,5 кВт в 660 ... 690 V Змінний струм 50 Гц (AC-3)
Потужність двигуна, л .з .: 0,33 к.с. в 115 V Змінний струм 60 Hz для 1 фаза електродвігателі1 к.с. в 230/240 V Змінний струм 60 Hz для 1 фаза електродвігателі2 к.с. в 200/208 V Змінний струм 60 Hz для 3 фази електродвігателі2 к.с. в 230 / 240 V Змінний струм 60 Hz для 3 фази електродвігателі5 к.с. в 460/480 V Змінний струм 60 Hz для 3 фази електродвігателі7,5 к.с. в 575/600 V Змінний струм 60 Hz для 3 фази електродвигуни
Потужність, що розсіюється одним полюсом : 1,56 Вт AC-10,2 Вт AC-3
Найменування продукту: TeSys D Green
Наявність галогенів: Продукт з пластиковим і деталями і кабелями, що не містить галогенів
Напруга ланцюга управління: 48 ... 130 V Змінний струм 50/60 Гц48 ... 130 V Постійний струм
Не містить ртуті: Так
Номінальна включає здатність Irms: 250 А в 440 V для силова ланцюг відповідно до IEC 60947140 А Змінний струм для ланцюг сигналізації відповідно до IEC 60947-5-1250 А Постійний струм для ланцюг сигналізації відповідно до IEC 60947-5-1
Номінальна відключає здатність: 250 А в 440 V для силова ланцюг відповідно до IEC 60947
Вогнестійкість: V1 відповідно до UL 94850 ° C відповідно до IEC 60695-2-1
Опис полюсів: 3P
потужність при спрацьовуванні: 25 В · А 50/60 Гц 20 ° C)
потужність при утриманні, В · А: 1,3 В · А 20 ° C) 50/60 Гц
споживана потужність при утриманні, Вт: 0,8 Вт в 20 ° C
Межі напруги керуючого: 0,85 ... 1,1 Uc 60 ° C знаходиться в стані роботи
Застосування контактора: Активна нагрузкаУправленіе електродвигуном
Профі ль кругообігу: Інформація про кінець терміну служби
Пускова потужність, Вт: 24 Вт в 20 ° C
Робоча висота: 3000 м без погіршення номінальних значень
Робоча температура: -25 ... 60 ° C
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікація: CCCCSAEACULKCDNV-GLLROS (Lloyds register of shipping)
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабельЦепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабельСіловая ланцюг: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Сіловая ланцюг: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Сіловая ланцюг: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: гвинтовий затиск 2 кабель ( -і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабельСіловая ланцюг: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жест кий кабель
Відповідний номінал запобіжника: 10 А gG для ланцюг сигналізації відповідно до IEC 60947-5-125 А gG в 20 А gG в
Опір ізоляції:> 10 МОм для ланцюг сигналізації
Середнє повний опір: 2,5 мОм - Ith 25 А 50 Гц для силова ланцюг
Стандарти: EN / IEC 60947-4-1EN / IEC 60947-5-1UL 60947-4-1CSA C22.2 No 60947-4- 1
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3
Тепловіддача: 0,8 Вт в 50/60 Гц
Технологія використання котушок: Вбудоване двунаправленное обмеження піків
Тип допом. контактів: тип механічно пов'язаний 1 Н.О. + 1 Н.З. відповідно до IEC 60947-5-1 тип дублюючий контакт 1 Н.З. відповідно до IEC 60947-4-1
Тип котушки: AC / DC electronic
Частота ланцюга сигналізації: 25 ... 400 Гц
Ширина: 45 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 2,4 млн. циклів 8 А AC-3 при Ue 0,6 млн. циклів 25 А AC-1 при Ue
