Гарантія: 1,5 роки
IP захист: IP20 Передня панель з огорожами відповідно до IEC 60529IP20 Передня панель з огорожами відповідно до VDE 0106

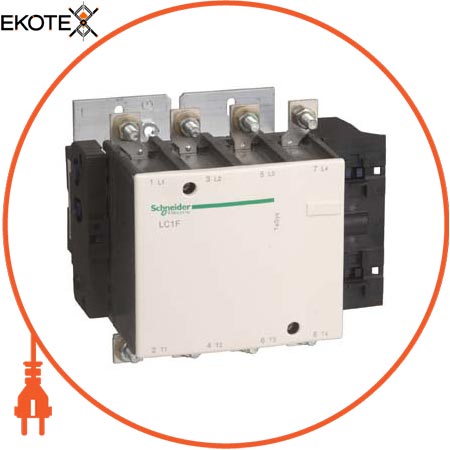

Найменування: Контактор F 4Р (4НО) , AC1 315А, 220V50 / 60Гц
Артикул: LC1F2254M7
Номінальний короткочасно допустимий струм 1800 А в 1000 А в 850 А в 560 А в 440 А в
Номінальний робочий струм: 315 А 40 ° C) в
Умовний тепловий струм на відкритому повітрі: 315 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4-11500 в відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 4 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 5,55 кг
Час роботи: 3 5 мс включення (при Uc) 130 мс відключення (при Uc)
Висота: 197 мм
Глибина: 181 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою : -40 ... 70 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: Ланцюг управління: 1,2 Н -м Сіловая ланцюг: 35 Н-м
Монтажна опора: Монтаж на панель
Потужність, що розсіюється одним полюсом: 32 Вт AC-1
Найменування продукту: TeSys F
Напруга ланцюга управління: 220 в Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність 1800 А згідно з IEC 60947-4-1
Опис полюсів: 4P
споживана потужність при спрацьовуванні: 1070 · А 40 ... 400 Hz 0,9 20 ° C )
Потужність при утриманні, В · А: 9,9 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0,35 ... 0,55 Uc 40 ... 400 Hz 55 ° C)
Застосування контактора: Активне навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: BVLROS (Lloyds register of shipping) RINADNVCBCCCULRMRoSABS
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: шина 2 кабель (-і) - перетин шини: 32 x 4 mmСіловая ланцюг: клеми з кільцевими наконечниками 1 кабель (-і) 185 мм Силова ланцюг: роз'єм 1 кабель (-і) 185 мм Силова ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 315 А gG в 250 А aM в
Середнє повне опір: 0,32 мОм - Ith 315 А 50 Гц
Стандарти: IEC 60947-1JIS C8201-4-1EN 60947-1EN 6094 7-4-1IEC 60947-4-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 8 ... 9,8 Вт
Ширина: 208,5 мм
Екологічна отчетнсть: Екологічний профіль продукту
