Гарантія: 1,5 роки
IP захист: IP2x Передня панель з огорожами відповідно до IEC 60529IP2x Передня панель з огорожами відповідно до VDE 0106

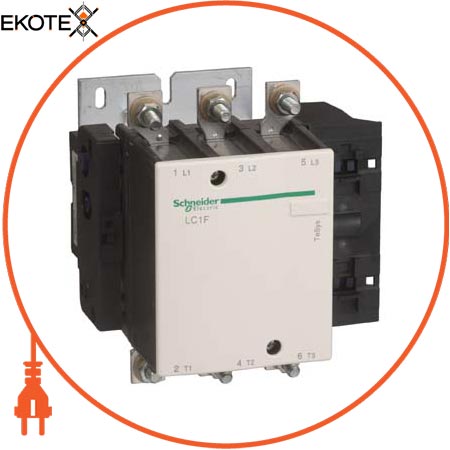

Найменування: Контактор F 3p, 185 А , 220В dс,
Артикул: LC1F185MD
Номінальний короткочасно допустимий струм: 1500 А в 920 А в 740 А в 500 А в 400 А в
Номінальний робочий струм: 275 А 40 ° C) в 185 А 55 ° C) в
Умовний тепловий струм на відкритому повітрі: 275 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947- 4-11500 в відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Діапазон потужності двигуна: 30 ... 50 кВт в 200 ... 240 в 3 фази55 ... 100 кВт в 200 ... 240 в 3 фази55 ... 100 кВт в 380 ... 440 в 3 фази55 ... 100 кВт в 480 ... 500 в 3 фази110 ... 220 кВт в 480 ... 500 в 3 фази
Склад контактів полюса потужності: 3 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 4,65 кг
Час роботи: 30 ... 40 мс включеніе30 ... 50 мс відключення
Висота: 174 мм
Глибина: 181 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1AC-4AC-3
Код сумісності: LC1F
Короткий назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: ланцюг управління: 1,2 Н-м Сіловая ланцюг: 18 Н-м
Монтажна опора: Монтаж на панель
Потужність двигуна, кВт: 90 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 100 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 100 кВт в 440 V Змінний струм 50/60 Гц (AC-3) 110 кВт в 5 00 V Змінний струм 50/60 Гц (AC-3) 110 кВт в 660 ... 690 V Змінний струм 50/60 Гц (AC-3) 55 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC -3) 33 кВт в 400 V Змінний струм 50/60 Гц (AC-4)
Потужність, що розсіюється одним полюсом: 12 Вт AC-325 Вт AC-1
Найменування продукту: TeSys F
Напруга котушки контактора: 220 В пост. ток стандартний
Напруга ланцюга управління: 220 В Постійний струм
Не містить ртуті: Так
Номінальна відключає здатність: 1480 А згідно з IEC 60947-4-1
Опис полюсів: 3P
потужність при утриманні, Вт: 5 Вт в 20 ° C
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 55 ° C) Відпуск: 0,15 ... 0,2 Uc 55 ° C)
Застосування контактора: Активна нагрузкаУправленіе електродвигуном
Профіль кругообігу: Інформація про кінець терміну служби
Пускова потужність, Вт: 800 Вт 20 ° C)
Робоча температура: -5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: ULRINABVABSRMRoSCBCSALROS (Lloyds register of shipping) DNV
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: шина 2 кабель (-і) - перетин шини: 25 x 3 mmСіловая ланцюг: клеми з кільцевими наконечниками 1 кабель (-і) 150 мм Силова ланцюг: роз'єм 1 кабель (-і) 150 мм Силова ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 200 А aM в 315 А gG в
Середнє повне опір: 0,33 мОм - Ith 275 А 50 Гц
Стандарти: EN 60947-1EN 60947-4-1IEC 60947-1IEC 6094 7-4-1JIS C8201-4-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 5 Вт
Тип котушки: Стандартний
Тип пускача: Контактор прямого пуску
Ширина: 168,5 мм
Екологічна отчетнсть: Екологічний профіль продукту
