Гарантія: 1,5 роки
IP захист: IP2x Передня панель з огорожами відповідно до IEC 60529IP2x Передня панель з огорожами відповідно до VDE 0106

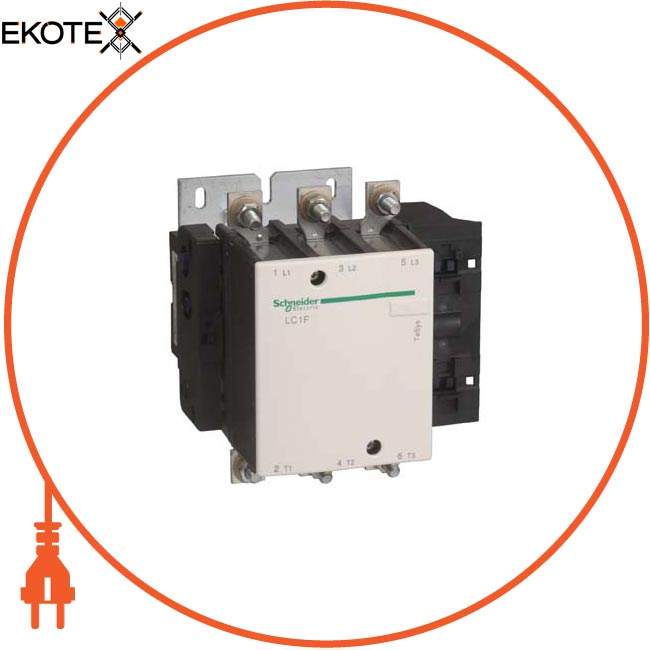

Найменування: TeSys F - контактор - 3P (3НО) - AC-3 -? 440 В 275 A - котушка 115 В пер. струму
Артикул: LC1F185FE7
Номінальний короткочасно допустимий струм: 1500 А в 920 А в 740 А в 500 А в 400 А в
Номінальний робочий струм: 275 А 40 ° C) в 185 А 55 ° C) в
Умовний тепловий струм на відкритому повітрі: 275 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4-11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Діапазон потужності двигуна: 30 ... 50 кВт в 200 ... 240 в 3 фази55 ... 100 кВт в 200 ... 240 в 3 фази55 ... 100 кВт в 380 ... 440 в 3 фази55 ... 100 кВт в 480 ... 500 в 3 фази110 ... 220 кВт в 480 ... 500 в 3 фази
склад контактів полюса потужності: 3 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 4,65 кг
Час роботи : 35 мс включення (при Uc) 130 мс відключення (пр і Uc)
Висота: 174 мм
Глибина: 181 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: -40 ... 70 ° C
захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-3AC-4AC-1
Код сумісності: LC1F
коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: ланцюг управління: 1,2 Н-м Сіловая ланцюг: 18 Н м
Монтажна опора: Монтаж на панель
Потужність двигуна, кВт: 90 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 100 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 100 кВт в 440 V Змінний струм 50/60 Гц (AC-3) 110 кВт в 500 V Змінний струм 50/60 Гц (AC-3) 110 кВт в 660 ... 690 V Змінний струм 50 / 60 Гц (AC-3) 55 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3) 33 кВт в 400 V Змінний струм 50/60 Гц (AC-4)
Потужність, розсіюється одним полюсом: 12 Вт AC-325 Вт AC-1
Найменування продукту: TeSys F
Напруга котушки контактора: 115 В пер. ток стандартний
Напруга ланцюга управління: 115 V Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність: 1480 А згідно з IEC 60947-4-1
Опис полюсів: 3P
потужність при спрацьовуванні: 1070 · А 40 ... 400 Hz 0,9 20 ° C)
потужність при утриманні, В · А: 9,9 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0,35 ... 0,55 Uc 40 ... 400 Hz 55 ° C)
Застосування контактора: Управління електродвігателемАктівная навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: - 5 ... 55 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CBBVCSAULDNVRINALROS (Lloyds register of shipping) RMRoSABS
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: шина 2 кабель (-і) - перетин шини: 25 x 3 mmСіловая ланцюг: клеми з кільцевими наконечниками 1 кабель (-і) 150 мм Силова ланцюг: роз'єм 1 кабель (-і) 150 мм Силова ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 200 А aM в 315 А gG в
Середнє повне опір: 0,33 мОм - Ith 275 А 50 Гц
Стандарти: EN 60947-1JIS C8201-4-1IEC 60947-4-1EN 60 947-4-1IEC 60947-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 8 ... 9,8 Вт
Тип пускача: Контактор прямого пуску
Ширина: 168,5 мм
Екологічна отчетнсть: Екологічний профіль продукту
