Гарантія: 1,5 роки
IP захист: IP20 відповідно до IEC 60529

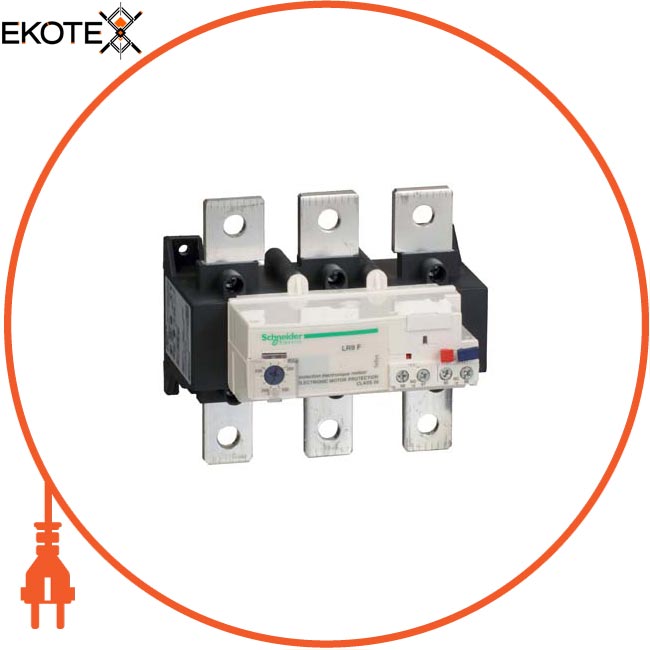

Найменування: Теплові реле перевантаження 630А клас 20
Артикул: LR9F7581
Умовний тепловий ток на відкритому повітрі: 5 А для ланцюг управління
Номінальний імпульсний витримується напруга: 8 кВ відповідно до IEC 60947-1
Номінальна напруга ізоляції, в: Силова ланцюг: 1000 в Змінний струм відповідно до IEC 60947 -4
Номінальна робоча напруга, в 1000 V Змінний струм 50/60 Гц для силова ланцюг відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 85 ° C
Категорія: Автоматика / Автомати захисту двигуна
Комутаційна здатність для сигналізації: 0 ... 150 мА
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 4,16 кг
витримують імпульсна перешкода: 4 кВ відповідно до IEC 61000-4-5
Висо та: 228,8 мм
Глибина: 127,6 мм
Діапазон уставок теплового захисту: 380 ... 630 А
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисне виконання: TH
Індикатор наявності напруги: Індикатор спрацьовування
Інформація про винятки за регламентом RoHS: Так
Клас теплового навантаження: Клас 20 відповідно до IEC 60947-4
Коротка назва пристрою: LR9F
механічна стійкість: Удари: 13 g (ном.) протягом 11 мс відповідно до IEC 60068-2-7Вібраціі 5 ... 300 Hz: 2 Gn відповідно до IEC 60068-2-6
Момент затяжки: Ланцюг управління: 1.2 Nm в гвинтовий зажім Сіловая ланцюг: 58 Nm в гвинтовий затиск
Монтажна опора: Прямо на контактореМонтаж на панель
Найменування продукту: TeSys LRF
Не містить ртуті: Так
Вогнестійкість: 850 ° C відповідно до IEC 60695-2-1
Межі напруги живлення: 17 ... 32 в
Застосування реле: Захист двигуна
Профіль кругообігу: Інформація про кінець терміну служби
Робоча Температура навколишнього середовища: -20 ... 55 ° C відповідно до IEC 60255-8
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Скидання: Ручне скидання
Сертифікати: ULCSA
Сумісність продукту: LC1F400 ... LC1F630LC1F800
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 1 кабель 0,75 ... 2,5 мм - жорсткість кабелю: Гнучкий - З кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель 0,75 ... 2,5 мм - жорсткість кабелю: жорсткий кабельЦепь управління: гвинтовий затиск 1 кабель 0,75 ... 4 мм - жорсткість кабелю: Гнучкий - Без наконечніка Цепь управління: гвинтовий затиск 2 кабель 1 ... 1,5 мм - жорсткість кабелю: Гнучкий - З кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель 1 ... 2,5 мм - жорсткість кабелю: Гнучкий - Без наконечніка Цепь управління: гвинтовий затиск 2 кабель 1 мм - жорсткість кабелю: жорсткий кабельСіловая ланцюг: клеми з кільцевими наконечниками M12
Стандарти: IEC 60947-4-1IEC 60255-8EN 60947-4-1IEC 60255-17VDE 0660
Статус стійкого продукту: Грін Преміум продукція
Температурна компенсація: -20 ... 70 ° C
Тип контактів: 1 Н.О. + 1 Н.З.
Тип мережі: Змінний струм
Тип управління: Шкала Білий регулювання струму повної нагрузкіТестовая кнопка КраснийКнопка Червоний сбросКнопка останов
Уставка спрацьовування: 1,12 +/- 0,06 In спрацьовування відповідно до IEC 60947-4-1
Функція сигналізації: Індикатор попереджувального сигналу
Частота мережі: 50/60 Гц
Чутливість до обриву фази: Спрацьовує за 4 з +/- 20% в відповідно до IEC 60947-4-1
Ширина: 193 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична міцність ізоляції: 6 кВ 50 Гц відповідно до IEC 255-5
Електромагнітна сумісність: стійкість до електростатичного розряду: 6 кВ при непрямому контакті відповідно до IEC 61000-4-2Стойкость до електростатичного розряду: 8 кВ в повітрі відповідно до IEC 61000-4-2Іспитаніе на стійкість до радіочастотним перешкод: 10 V / m відповідно з IEC 61000-4-3Тест на стійкість до комутаційних перешкод: 2 kV відповідно до IEC 61000-4-4
