Гарантія: 1,5 роки
IP захист: IP20 (передня панель і підключені затискачі) відповідно до IEC 60947-1IP20 (інші поверхні) відповідно до IEC 60947-1IP40 (передня панель поза зоною приєднання) відповідно до IEC 60947-1

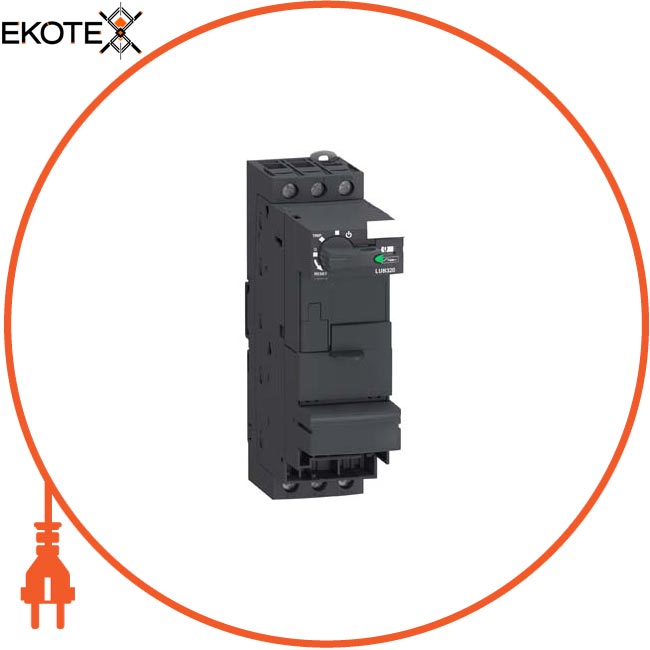

Найменування: Силовий блок 32А без клемника додатковий контакт
Артикул: LUB320
Номінальна робоча відключає здатність: 50 кА в 230 В50 кА в 440 V10 кА в 500 V4 кА в 690 V
Номінальний робочий струм: 32 А в 23 А в 500 V21 А в 690 V
Умовний тепловий струм на відкритому повітрі: 32 А
Номінальний імпульсний витримується напруга: 6 кВ в відповідно до IEC 60947-6-2
Номінальна напруга ізоляції, в: 690 в відповідно до IEC 60947-6-2 (ступінь забруднення 3) 600 в відповідно до UL 60947-4-1600 у відповідно до CSA C22.2 No 60947-4-1
Номінальна робоча напруга, В: 690 V Змінний струм для силова ланцюг
Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 85 ° C
Категорія: Автоматика / Автомати захисту двигуна
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Безпечне роз'єднання ланцюга: 400 V SELV між ланцюгами управління і допом . ланцюгами відповідно до МЕК 60947-1 додаток N400 V SELV між головним ланцюгом і ланцюгом управління або допом. ланцюгом відповідно до МЕК 60947-1 додаток N
Безпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849- 1
Вага: 0,865 кг
Вібростійкою: 2 gn (частота = 5 ... 300 Гц) силові контакти розімкнуті відповідно до IEC 60068-2-274 gn (частота = 5 ... 300 Гц) силові контакти замкнуті в відповідно до IEC 60068-2-27
Час роботи: 35 мс розмикання з LUCA, LUCB, LUCC, LUCD, LUCM для ланцюг управленія50 мс в> = 72 V замикання з LUCA, LUCB, LUCC, LUCD для ланцюг управленія60 мс в 48 в замикання з LUCA, LUCB, LUCC, LUCD для ланцюг управленія70 мс в 24 V замикання з LUCA, LUCB, LUCC, LUCD для ланцюг управленія65 мс замикання з LUCM для ланцюг управління
Допоміжні контакти: 1 Н.О. + 1 Н.З.
Висота: 154 мм
Висота над рівнем моря: 2000 м
Гарантоване відключення: Так
Глибина: 126 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисне виконання: TH відповідно до IEC 60068
Імпульс напруги без поглинання потужності: 1 кВ послідовної режимі 24 ... 240 V пер. ток відповідно до IEC 60947-6-21 кВ послідовної режимі 48 ... 220 V пост. ток відповідно до IEC 60947-6-22 кВ загальний режим 24 ... 240 V пер. ток відповідно до IEC 60947-6-22 кВ загальний режим 48 ... 220 V пост. ток відповідно до IEC 60947-6-2
Інформація про винятки за регламентом RoHS: Так
Категорія застосування: AC-44AC-41AC-43
Код сумісності: LUB
Коротка назва пристрою: LUB
Максимальна частота комутації 3600 цикл / год
Механічна зносостійкість: 15 млн. циклів
Момент затяжки: Ланцюг управління: 0,8 ... 1,2 Н-м плоский викрутка 5 мм епь управління: 0,8 ... 1,2 Н-м Philips No 1 викрутка 5 мм іловая ланцюг: 1,9 ... 2,5 Н-м плоский викрутка 6 мм іловая ланцюг: 1,9 ... 2,5 Н-м Philips No 2 викрутка 6 мм
Найменування продукту: TeSys U
Напруга ланцюга управління: 24 V пер. ток 50/60 Hz24 V пост. ток48 ... 72 V пер. ток 50/60 Hz48 ... 72 V пост. ток110 ... 240 V пер. ток 50/60 Hz110 ... 220 V пост. ток
Не містить ртуті: Так
Несприйнятливість до осіданням напруги: 70% / 500 ms відповідно до IEC 61000-4-11
Область застосування: Motor controlMotor protection
Вогнестійкість: 960 ° C компоненти, що стикаються з струмоведучими частинами відповідно до IEC 60695-2-12650 ° C відповідно до IEC 60695-2-12
Опис полюсів: 3P
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура навколишнього середовища: -25 ... 60 ° C з LUCM-25 ... 70 ° C з LUCA, LUCB, LUCC, LUCD
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CEULCSACCCEACASEFAATEXМорское виконання
З'єднання - клеми: Силова ланцюг: гвинтовий затиск 1 кабель (-і) 1 ... 10 мм ЖесткійСіловая ланцюг: гвинтовий затиск 1 кабель (-і) 1 ... 6 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: гвинтовий затиск 1 кабель (-і) 2,5 ... 10 мм Гнучкий без наконечніка Сіловая ланцюг: гвинтовий затиск 2 кабель (-і) 1 ... 6 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: гвинтовий затиск 2 кабель (-і) 1 ... 6 мм ЖесткійСіловая ланцюг: гвинтовий затиск 2 кабель (-і) 1,5 ... 6 мм Гнучкий без наконечніка Цепь управління: without connection
Спосіб установки: Закріплені (DIN-рейка) З кріпленням гвинтами (монтаж на панель)
Стандарти: EN 60947-6-2IEC 60947-6-2UL 60947-4-1, з межполюсние перегородкойCSA C22.2 No 60947-4-1, з межполюсние перегородкою
Статус стійкого продукту: Грін Преміум продукція
Стійкість до комутаційних перешкод: 2 кВ клас 3 послідовний канал відповідно з IEC 61000-4-44 кВ клас 4 всі ланцюги за винятком послідовних ліній відповідно до IEC 61000-4-4
Стійкість до короткочасних зникнень напруги живлення: 3 мс для ланцюг управління
Стійкість до перешкод, наведеним електромагнітними полями: 10 в відповідно до IEC 61000-4-6
Стійкість до електростатичного розряду: 8 кВ рівень 3 на відкритому повітрі відповідно до IEC 61000-4-28 кВ рівень 4 при контакті відповідно до IEC 61000- 4-2
Тепловіддача: 3 Вт для ланцюг управління з LUCA, LUCB, LUCC, LUCD1,8 Вт для ланцюг управління з LUCM
Тип допом. контактів: тип з'єднані контакти (1 Н.О. + 1 Н.З.) відповідно до IEC 60947-4-1 тип дублюючий контакт (1 Н.З.) відповідно до IEC 60947-1
Типовий споживаний ток: 200 мА в 24 V пост. ток макс. ток при замиканні з LUCM220 мА в 24 V пер. ток макс. ток при замиканні з LUCA, LUCB, LUCC, LUCD220 мА в 24 V пост. ток макс. ток при замиканні з LUCA, LUCB, LUCC, LUCD25 мА в 110 ... 220 V пост. ток ток при утриманні (дійств. значення) з LUCA, LUCB, LUCC, LUCD25 мА в 110 ... 240 V пер. ток ток при утриманні (дійств. значення) з LUCA, LUCB, LUCC, LUCD280 мА в 110 ... 220 V пост. ток макс. ток при замиканні з LUCA, LUCB, LUCC, LUCD280 мА в 110 ... 240 V пер. ток макс. ток при замиканні з LUCA, LUCB, LUCC, LUCD280 мА в 48 ... 72 V пер. ток макс. ток при замиканні з LUCA, LUCB, LUCC, LUCD280 мА в 48 ... 72 V пост. ток макс. ток при замиканні з LUCA, LUCB, LUCC, LUCD45 мА в 48 ... 72 V пер. ток ток при утриманні (дійств. значення) з LUCA, LUCB, LUCC, LUCD45 мА в 48 ... 72 V пост. ток ток при утриманні (дійств. значення) з LUCA, LUCB, LUCC, LUCD75 мА в 24 V пост. ток ток при утриманні (дійств. значення) з LUCM80 мА в 24 V пост. ток ток при утриманні (дійств. значення) з LUCA, LUCB, LUCC, LUCD90 мА в 24 V пер. ток ток при утриманні (дійств. значення) з LUCA, LUCB, LUCC, LUCD
Ударопрочность: 10 gn силові контакти розімкнуті відповідно до IEC 60068-2-2715 gn силові контакти замкнуті відповідно до IEC 60068-2-27
Стійкість до радіополя: 10 в / м 3 відповідно до IEC 61000-4-3
Частота мережі: 40 ... 60 Hz
Ширина: 45 мм
Екологічна отчетнсть: Екологічний профіль продукту
