Гарантія: 1,5 роки
Серія: LT3
IP захист: IP20 відповідно до IEC 60529IP20 відповідно до VDE 0106

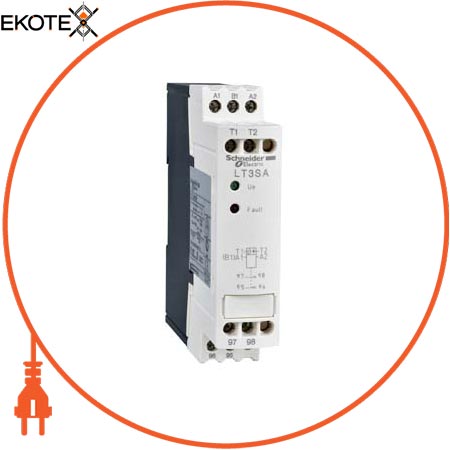

Найменування: Реле захисний автоматичний 24 ... 230В ac. dc.
Артикул: LT3SA00MW
Умовний тепловий струм на відкритому повітрі: 5 А для релейний вихід управління
Номінальний імпульсний допустима напруга, В: 2,5 кВ
Номінальна напруга ізоляції, В : релейний вихід управління: 500 в Змінний струм
Номінальна робоча напруга, в: 250 V Змінний струм 50/60 Гц для релейний вихід управління
Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 85 ° C в відповідно до IEC 60068-2-2-40 ... 85 ° C відповідно до IEC 60068-2-2
Категорія: Автоматика / Автомати захисту двигуна
Максимальний опір виявлення короткого замикання: 20 Ом
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 0,22 кг
Взаємозамінність датчиків: Маркувальна табличка A відповідно до IEC 60034-11
Вібростійкою: 1 gn 25 ... 150 Hz відповідно до IEC 60068-2-62,5 gn 2 ... 25 Hz відповідно до IEC 60068- 2-6
Висота: 100 мм
Глибина: 100 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Інформація про винятки за регламентом RoHS: Так
Кількість датчиків: 0 ... 6
Коротка назва пристрою: LT3SA
Момент затяжки: 0.8 Nm
Напруга ланцюга управління: 24 ... 230 V Змінний струм 50/60 Гц24 ... 230 V Постійний струм
Не містить ртуті: Так
Номінальна потужність, в / А: 100 в · А в 220 в - електрична стійкість: 500000 цикли
здатність, яка відключає: 2 А в 24 в Постійний струм DC-133 А в 250 V Змінний струм AC-166 А в 120 в AC 50 / 60Hz Змінний струм AC-16
потужність при утриманні, в · А: 2,5 в · А
потужність при утриманні, Вт: 1 Вт
Межі напруги керуючого: 0,8 ... 1,1 Uc
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота:> 1500 ... 3000 м з погіршенням номінальних значень в залежності від температури
Робоча температура: -25 ... 60 ° C
Регламент RoHS Китаю: Декларація RoHS до ітаяПродукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Скидання: Автоматичне скидання
З'єднання - клеми: Силова ланцюг: з'єднувач з безгвинтовими зажимами 1 кабель (-і) 0,75 ... 2,5 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: з'єднувач з безгвинтовими зажимами 1 кабель (-і) 0,75 ... 2,5 мм жорсткий кабель з кабельним наконечніком Сіловая ланцюг: з'єднувач з безгвинтовими зажимами 1 кабель (-і) 1 ... 2,5 мм Гнучкий без наконечніка Сіловая ланцюг: з'єднувач з безгвинтовими зажимами 1 кабель (-і) 1 ... 2,5 мм жорсткий кабель без наконечніка Сіловая ланцюг: з'єднувач з безгвинтовими зажимами 2 кабель (-і) 0,75 ... 2,5 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: з'єднувач з безгвинтовими зажимами 2 кабель (-і) 0,75 ... 2,5 мм жорсткий кабель з кабельним наконечніком Сіловая ланцюг: з'єднувач з безгвинтовими зажимами 2 кабель (-і) 1 ... 2,5 мм Гнучкий без наконечніка Сіловая ланцюг: з'єднувач з безгвинтовими зажимами 2 кабель (- і) 1 ... 2,5 мм жорсткий кабель без наконечника
Опір: 1500 ... 1650 Ом сброс2700 ... 3100 Ом спрацьовування
Станда роти: IEC 60947-8IEC 60034-11VDE 0660
Статус стійкого продукту: Грін Преміум продукція
Тип контактів: 2 переключающ. на кілька напруг
Тип приводу: Автоматичне скидання
Ударопрочность: 5 gn 11 ms відповідно до IEC 60068-2-27
Умови експлуатації: Підключення датчиків 400 м> 1 мм Підключення датчиків 500 м> 1,5 мм
Функція сигналізації: Індикація аварііІндікація напруги
Ширина: 22,5 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електромагнітна сумісність: Стійкість до електростатичного розряду рівень 3 в відповідно до IEC 61000-4-2Стойкость до комутаційних перешкод рівень 3 відповідно до IEC 61000-4-4Устойчівость до стрибків струму 1,2 / 50-8 / 20 рівень 4 відповідно до IEC 61000-4-5Воспріімчівость до електромагнітних полів рівень 3 відповідно до IEC 61000-4-3Стойкость до короткочасних зникнень і провалів напруги живлення відповідно до IEC 61000-4-11
