Гарантія: 1,5 роки

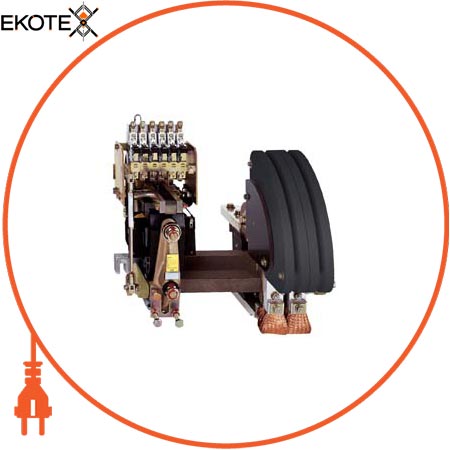

Найменування: встановлений на штанзіcontactor-TeSysLC1-BP-1P-AC-11000V2000A-coil380VAC
Артикул: LC1BP31Q22
Номінальний робочий струм 2000 А 40 ° C) Змінний струм AC-1 для силова ланцюг
Умовний тепловий струм на відкритому повітрі 2000 А в
Номінальна напруга ізоляції, в 1000 Всіловая ланцюг відповідно до IEC 60158-11000 Всіловая ланцюг відповідно з IEC 60947-41500 Всіловая ланцюг відповідно до VDE 0110 група C
Номінальна робоча напруга, в: Силова ланцюг:
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія : Автоматика / Автомати захисту двигуна
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 41 кг
Час роботи: 100 ... 150 мс включеніе20 ... 40 мс відключення
Допоміжні контакти: 2 Н.О. + 2 Н.З.
Висота: 500 мм
Глибина: 415 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисна кришка: З
Захисне виконання: TCTH
Інформація про винятки за регламентом RoHS: Так
Категорія застосування: AC-1
Конфігурація головних контактів: 1 Н.О.
Коротка назва пристрою: LC1BP
Максимальна частота комутації : 120 цикл / ч в
Механічна зносостійкість: 1200000 цикли
Момент затяжки: Силова ланцюг: 35 Н-м - шини
Потужність, що розсіюється одним полюсом: 520 Вт AC-1 - Ith 2000 А
Найменування продукту: TeSys B
Напруга ланцюга управління: 380 V пер. ток 50 ... 400 Hz
Не містить ртуті: Так
Номінальна включає здатність Irms: 15000 А в 1000 V Змінний струм для силова ланцюг відповідно до IEC 60158-115000 А в 1000 V Змінний струм для силова ланцюг відповідно до IEC 60947-4
Номінальна відключає здатність: 12000 А в 500 V для силова ланцюг відповідно до IEC 60158-112000 А в 500 V для силова ланцюг відповідно до IEC 60947-415000 А в 440 V для силова ланцюг відповідно до IEC 60158-115000 А в 440 V для силова ланцюг відповідно до IEC 60947-45000 А в 1000 V для силова ланцюг відповідно до IEC 60158-15000 А в 1000 V для силова ланцюг відповідно до IEC 60947- 49000 А в 660 ... 690 V для силова ланцюг відповідно до IEC 60158-19000 А в 660 ... 690 V для силова ланцюг відповідно до IEC 60947-4
Номінальна робоча потужність, в · А 2000 в · А в 110 ... 127 в AC-1 - електрична стійкість: 1000000 цикли ланцюг управленія3500 в · А в 500 в AC-1 - електрична стійкість: 1000000 цикли ланцюг управленія4000 в · А в 220 В AC-1 - електрична стійкість: 1000000 цикли ланцюг управленія4000 В · А в 380 В AC-1 - електрична стійкість: 1000000 цикли ланцюг управленія4000 В · А в 415 ... 440 В AC-1 - електрична стійкість: 1000000 цикли ланцюг управління
Номінальна робоча потужність, Вт: 200 Вт в 500 в AC - електрична стійкість: 1000000 цикли ланцюг управленія230 Вт в 440 в AC - електрична стійкість: 1000000 цикли ланцюг управленія250 Вт в 110 в AC - електрична стійкість: 1000000 цикли ланцюг управленія250 Вт в 220 в AC - електрична стійкість: 1000000 цикли ланцюг управління
Опис полюсів: 1P
потужність при спрацьовуванні: 620 в · А
потужність при утриманні, в · А: 10 VA
Межі напруги керуючого: Знаходиться в стані роботи: 0,85 ... 1,1 UcОтпусканіе: 0,35 ... 0,5 Uc
Застосування контактора: Двигун-обігрів-освітлення
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота: 3000 м без погіршення номінальних значень
Робоча температура: -5 ... 55 ° C
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: RINABVCSA
З'єднання - клеми: Силова ланцюг: шини 3 - перетин шини: 100 x 5 mm
Відповідний номінал запобіжника 1600 А aM у 2000 А gI в
Середнє повне опір: 0,13 мОм - Ith 2000 А 50 Гц для силова ланцюг
Стандарти: VDE 0660IEC 60158-1BS 5424NF C 63-110IEC 60947-4
Статус стійкого продукту: Грін Преміум продукція
Тип допом. контактів: тип миттєвий 2 Н.О. + 2 Н.З.
Тип котушки: Стандартний
Тип мережі: Пер. ток
Ширина: 475 мм
Екологічна отчетнсть: Екологічний профіль продукту
