Гарантія: 1,5 роки

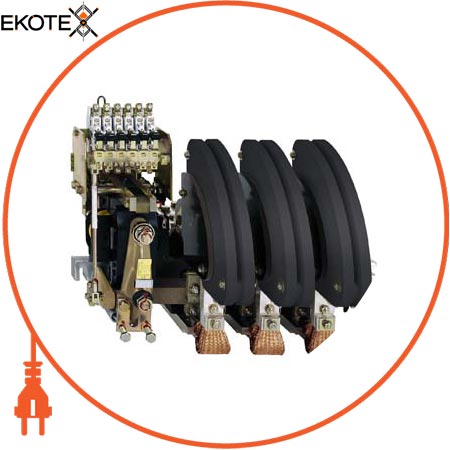

Найменування: встановлений на штанзі contactor - TeSys LC1-BM - 3 poles - AC-3 440V 1000 A - coil 230V AC
Артикул: LC1BM33P22
Номінальний робочий струм: 1250 А 40 ° C) Змінний струм AC-1 для силова цепь1000 А 55 ° C) Змінний струм AC-3 для силова ланцюг
Умовний тепловий струм на відкритому повітрі: 1250 А в
Номінальна напруга ізоляції, в 1000 Всіловая ланцюг відповідно до IEC 60158-11000 Всіловая ланцюг відповідно до IEC 60947-41500 Всіловая ланцюг відповідно до VDE 0110 група C
Номінальна робоча напруга, в: Силова ланцюг:
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери .
Вага: 57 кг
Час роботи: 100 ... 150 мс включеніе50 ... 100 мс відключення
Допоміжні контакти: 2 Н.О. + 2 Н.З.
Висота: 490 мм
Глибина: 475 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисне виконання: TCTH
Інформація про винятки за регламентом RoHS: Так
Виконання вимикача: Стаціонарний
Категорія застосування: AC-3AC-1
Конфігурація головних контактів: 3 Н.О.
Коротка назва пристрою: LC1BM
Максимальна частота комутації: 120 цикл / ч в
Механічна зносостійкість: 1200000 цикли
Момент затяжки: Силова ланцюг: 35 Н-м - шини
Монтажна опора: Перфоровані монтажні рейкіОпорная скоба шини
Потужність двигуна, кВт: 530 кВт в 1000 V Змінний струм 50/60 Гц (AC-3) 160 кВт в 400 V Змінний струм 50/60 Гц (AC-4) 280 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3) 500 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC-3) 530 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 560 кВт в 440 V Змінний струм 50 / 60 Гц (AC-3) 600 кВт в 500 V Змінний струм 50/60 Гц (AC-3) 670 кВт в 660 ... 690 V Змінний струм 50/60 Гц (AC-3)
Мощн ость, що розсіюється одним полюсом: 180 Вт AC-3 - Ith 1250 А280 Вт AC-1 - Ith 1250 А
Найменування продукту: TeSys B
Напруга ланцюга управління: 230 V пер. ток 50 ... 400 Hz
Не містить ртуті: Так
Номінальна включає здатність Irms: 10000 А в 1000 V Змінний струм для силова ланцюг відповідно до IEC 60158-110000 А в 1000 V Змінний струм для силова ланцюг відповідно до IEC 60947-4
Номінальна відключає здатність: 10000 А в 440 V для силова ланцюг відповідно до IEC 60158-110000 А в 440 V для силова ланцюг відповідно до IEC 60947-44000 А в 1000 V для силова ланцюг відповідно до IEC 60158-14000 А в 1000 V для силова ланцюг відповідно до IEC 60947-48000 А в 660 ... 690 V для силова ланцюг відповідно до IEC 60158-18000 А в 660 ... 690 V для силова ланцюг відповідно до IEC 60947-49000 А в 500 V для силова ланцюг відповідно до IEC 60158-19000 А в 500 V для силова ланцюг відповідно до IEC 60947-4
Опис полюсів: 3P
Питома потужність при спрацьовуванні 1300 В · А
потужність при утриманні, В · А: 31 В · А 50/60 Гц
Межі напруги керуючого: Відпуск: 0,3 ... 0,5 Uc в 50 ... 40 0 HzНаходітся в стані роботи: 0,85 ... 1,1 Uc в 50 ... 400 Hz
Застосування контактора: Двигун-обігрів-освітлення
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота: 3000 м без погіршення номінальних значень
Робоча температура: -5 ... 55 ° C
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: BVCSARINA
Відповідний номінал запобіжника 1200 А aM в 1200 А gI в 1500 А gI в
Середнє повне опір: 0,18 мОм - Ith 1250 А 50 Гц для силова ланцюг
Стандарти: VDE 0660IEC 60158-1BS 5424IEC 60947-4NF C 63-110
Статус стійкого продукту: Грін Преміум продукція
Тип котушки: Стандартний
Тип мережі: Пер. ток
Ширина: 570 мм
Екологічна отчетнсть: Екологічний профіль продукту
