Гарантія: 1,5 роки
IP захист: IP2x відповідно до VDE 0106

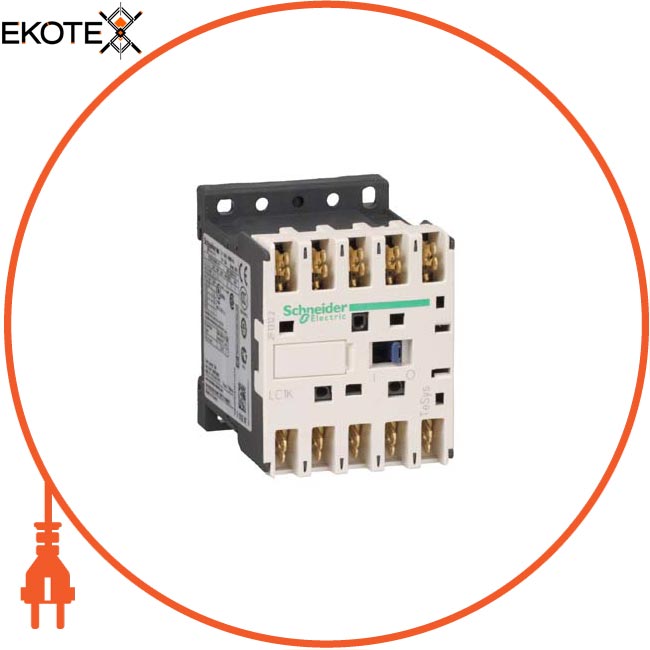

Найменування: Контактор K 4P (2НО + 2НЗ), AC1 20А, 220В, 50ГЦ, гвинтовий затиск
Артикул: LC1K090087M7
Номінальний короткочасно допустимий струм: 90 А в 85 А в 80 А в 60 А в 45 А в 40 А в 20 А в = 15 хв для силова ланцюг
Номінальний робочий струм: 20 А 50 ° C) в 16 А 70 ° C) в 690 V Змінний струм AC-1 для силова ланцюг
Умовний тепловий струм на відкритому повітрі: 20 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: Силова ланцюг: 600 в відповідно до UL 508Сіловая ланцюг: 690 в відповідно до IEC 60947-4-1Сіловая ланцюг: 600 в відповідно до CSA C22.2 № 14
Номінальний робоча напруга, В: Силова ланцюг: 690 V Змінний струм 50/60 Гц
Температура навколишнього повітря при зберіганні / транспортуванні: -50 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 2 Н.О. + 2 Н.З.
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Безпечний рівень надійності: B10d = 1369863 цикли контактор з номінальним навантаженням відповідно до EN / ISO 13849-1B10d = 20000000 цикли контактор з механічним навантаженням відповідно до EN / ISO 13849-1
Вага: 0,18 кг
Час роботи: 10 ... 20 мс відключення котушки і розмикання Н.О. контакта10 ... 20 мс включення котушки замикання Н.О. контакта15 ... 25 мс відключення котушки і замикання Н.З. контакта5 ... 15 мс відключення котушки і розмикання Н.О. контакту
Висота: 58 мм
Глибина: 57 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Захисне виконання: TC відповідно до IEC 60068TC відповідно до DIN 50016
інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Коротка назва пристрою: LC1K
Максимальна частота комутації 3600 цикл / ч
Механічна зносостійкість: 10 млн. циклів
Механічна стійкість: Удари контактор закритий, по осі Х: 10 gn протягом 11 мс відповідно до IEC 60068-2-27Удари контактор закритий, по осі Y: 15 g (ном. ) протягом 11 мс відповідно до IEC 60068-2-27Удари контактор закритий, по осі Z: 15 g (ном.) протягом 11 мс відповідно до IEC 60068-2-27Удари контактор відкритий, по осі X: 6 g ( ном.) протягом 11 мс відповідно до IEC 60068-2-27Удари контактор відкритий, по осі Y: 10 gn протягом 11 мс відповідно до IEC 60068-2-27Удари контактор відкритий, по осі Z: 10 gn протягом 11 мс відповідно до Закону № тствіі з IEC 60068-2-27Вібраціі контактор замкнутий: 4 g (ном.), 5 ... 300 Гц відповідно до IEC 60068-2-6Вібраціі контактор розімкнути: 2 g (ном.), 5 ... 300 Гц в відповідно до IEC 60068-2-6
Монтажна опора: РейкаМонтаж на панель
Найменування продукту: TeSys K
Напруга ланцюга управління: 220 ... 230 V Змінний струм 50/60 Гц
Не містить ртуті: Так
Номінальна включає здатність Irms: 110 А Змінний струм для силова ланцюг відповідно до NF C 63-110110 А Змінний струм для силова ланцюг відповідно до IEC 60947
Номінальна відключає здатність: 110 А в 415 V відповідно до IEC 60947110 А в 440 V відповідно до IEC 6094780 А в 500 V відповідно до IEC 60947110 А в 220 ... 230 V відповідно до IEC 60947110 А в 380 ... 400 V відповідно з IEC 6094770 А в 660 ... 690 V відповідно до IEC 60947
Область застосування: Управління
Вогнестійкість: V1 відповідно до UL 94Требованіе 2 відповідно до NF F 16-101Требованіе 2 відповідно до NF F 16-10 2
Опис полюсів: 4P
Потужність при спрацьовуванні: 30 В · А 20 ° C)
Потужність при утриманні, В · А: 4,5 В · А 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,8 ... 1,15 Uc 50 ° C) Відпуск: 0,2 ... 0,75 Uc 50 ° C)
Застосування контактора: активне навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота: 2000 м без погіршення номінальних значень
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CSAUL
З'єднання - клеми: Затискачі 2 кабель (-і) - перетин шини: 2,8 мм ажіми 1 кабель (-і) - перетин шини: 6,35 мм
Відповідний номінал запобіжника: 25 А gG в 25 А aM для силова ланцюг
Середнє повне опір: 3 мОм - Ith 20 А 50 Гц для силова ланцюг
Стандарти: BS 5424IEC 60947NF C 63-110VDE 0660
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 1,3 Вт
Тип ланцюга управління: Пер. ток в 50/60 Гц
Ширина: 45 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 0,18 млн. циклів 20 А AC-1 при Ue
