Гарантія: 1,5 роки
IP захист: IP2x Передня панель з огорожами відповідно до IEC 60529IP2x Передня панель з огорожами відповідно до VDE 0106

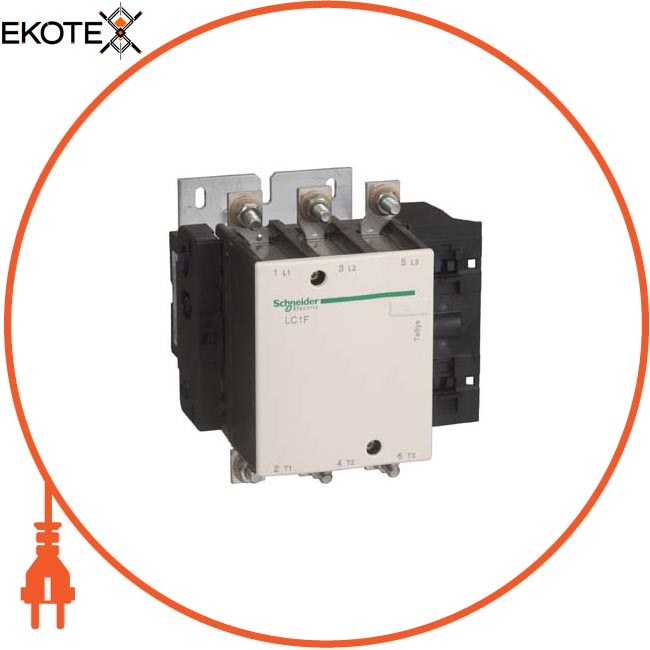

Найменування: Контактор F 3p, 115 А , 220В 50 Гц,
Артикул: LC1F115M5
Номінальний короткочасно допустимий струм 1100 А в 640 А в 520 А в 400 А в 320 А в
Номінальний робочий струм: 200 А 40 ° C) в 115 А 55 ° C) в
Умовний тепловий струм на відкритому повітрі: 200 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947 -4-11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 3 Н.О.
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 3,43 кг
Час рабо ти: 23 ... 35 мс включеніе5 ... 15 мс відключення
Висота: 162 мм
Глибина: 171 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: 60 ... 70 ° C при Uc
Захисне виконання: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-4AC-3AC- 1
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: Силова ланцюг: 10 Н-мЦепь управління: 1,2 Н-м
Монтажна опора: Монтаж на панель
Потужність двигуна, кВт: 55 кВт в 380 ... 400 V Змінний струм 50/60 Гц (AC -3) 59 кВт в 415 V Змінний струм 50/60 Гц (AC-3) 59 кВт в 440 V Змінний струм 50/60 Гц (AC-3) 75 кВт в 500 V Змінний струм 50/60 Гц (AC-3 ) 80 кВт в 660 ... 690 V Змінний струм 50/60 Гц (AC-3) 30 кВт в 220 ... 230 V Змінний струм 50/60 Гц (AC-3) 18,5 кВт в 400 V Змінний струм 50/60 Гц (AC-4)
Потужність, що розсіюється одним полюсом: 15 Вт AC-15 Вт AC-3
Найменування продукту: TeSys F
Напруга ланцюга управління: 220 В Змінний струм 50 Гц
Не містить ртуті: Так
Номінальна відключає здатність: 920 А відповідно до IEC 60947-4-1
Опис полюсів: 3P
потужність при спрацьовуванні: 550 в · А 50 Гц 0 , 3 20 ° C)
потужність при утриманні, в · А: 45 в · А 50 Гц 0,3 20 ° C)
Межі напруги керуючого: Знаходиться в стані роботи: 0,85. ..1,1 Uc 50/60 Hz 55 ° C) Відпуск: 0,35 ... 0,55 Uc 50/60 Hz 55 ° C)
Застосування контактора: Активна нагрузкаУправленіе електродвигуном
Профіль кругообігу : Інформація про кінець терміну служби
Робоча висота: 3000 м без погіршення номінальних значень
Робоча температура: -40 ... 60 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: RINABVRMRoSABSCBCCCULDNVLROS (Lloyds register of shipping)
З'єднання - клеми: Силова ланцюг: шина 2 кабель (-і) - перетин шини: 20 x 3 mmСіловая ланцюг: клеми з кільцевими наконечниками 1 кабель (-і) 95 мм Силова ланцюг: роз'єм 1 кабель (-і) 95 мм ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 125 А aM в 200 А gG в
Середнє повне опір: 0,37 мОм - Ith 200 А 50 Гц
Стандарти: EN 60947-4-1IEC 60947-1JIS C8201-4-1EN 6094 7-1IEC 60947-4-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 12 ... 16 Вт
Ширина: 163,3 мм
Екологічна отчетнсть: Екологічний профіль продукту
