Гарантія: 1,5 роки
IP захист: IP2x Передня панель з огорожами відповідно до IEC 60529IP2x Передня панель з огорожами відповідно до VDE 0106

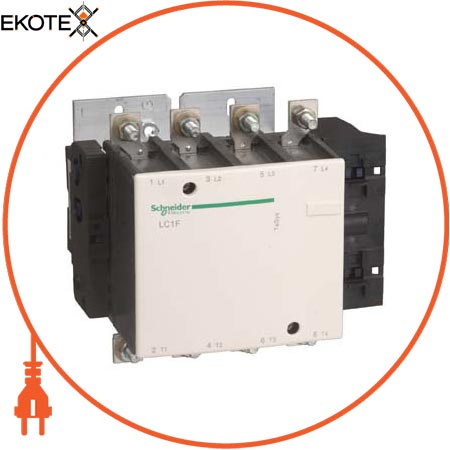

Найменування: TeSys F - контактор - 4P (4НО) - AC-1 -? 440 В 200 A - котушка 230 В пер. струму
Артикул: LC1F1154P7
Номінальний короткочасно допустимий струм 1100 А в 640 А в 520 А в 400 А в 320 А в
Номінальний робочий струм: 200 А 40 ° C) в
Умовний тепловий струм на відкритому повітрі: 200 А в
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 1000 в відповідно до IEC 60947-4-11500 у відповідно до VDE 0110 група C
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Склад контактів полюса потужності: 4 Н.О.
WEEE: на території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 3,83 кг
Час роботи: 35 мс включення (при Uc) 130 мс відключення (при Uc)
Висота: 162 мм
Глибина: 171 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима температура повітря навколо пристрою: 60 ... 70 ° C при Uc
Захисне исполне ня: TH
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Категорія застосування: AC-1
Код сумісності: LC1F
Коротка назва пристрою: LC1F
Максимальна частота комутації 2400 цикл / ч в
Механічна зносостійкість: 10 млн. циклів
Момент затяжки: Силова ланцюг: 10 Н-мЦепь управління: 1,2 Н-м
монтажна опора: Монтаж на панель
Потужність, що розсіюється одним полюсом: 15 Вт AC-1
Найменування продукту: TeSys F
Напруга ланцюга управління: 230 V Змінний струм 40 ... 400 Hz
Не містить ртуті: Так
Номінальна відключає здатність: 920 А відповідно до IEC 60947-4-1
Опис полюсів: 4P
потужність при спрацьовуванні: 770 в · А 40 .. .400 Hz 0,9 20 ° C)
потужність при утриманні, В · А: 8,1 В · А 40 ... 400 Hz 0,9 20 ° C)
Межі напруги керуючого : Знаходиться в стані роботи: 0,85 ... 1,1 Uc 40 ... 400 Hz 55 ° C) Відпуск: 0,35 ... 0,55 Uc 40 ... 400 Hz 55 ° C)
Прим Енен контактора: Активне навантаження
Профіль кругообігу: Інформація про кінець терміну служби
Робоча висота: 3000 м без погіршення номінальних значень
Робоча температура: -40 ... 60 ° C
Регламент REACh: декларація REACh
Регламент RoHS Китаю: декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CCCLROS (Lloyds register of shipping) DNVRMRoSABSRINABVULCB
З'єднання - клеми: Силова ланцюг: шина 2 кабель (-і) - перетин шини: 20 x 3 mmСіловая ланцюг: клеми з кільцевими наконечниками 1 кабель (-і) 95 мм Силова ланцюг: роз'єм 1 кабель (-і) 95 мм ланцюг управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і ) 1 ... 4 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 1 кабель (-і) 1 ... 4 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління : гвинтовий затиск 1 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Цепь управління: гвинтовий затиск 2 кабель (-і) 1 ... 4 мм жорсткий кабель без наконечніка Сіловая ланцюг: болтове з'єднання
Відповідний номінал запобіжника: 125 А aM в 200 А gG в
Середнє повне опір: 0,37 мОм - Ith 200 А 50 Гц
Стандарти: IEC 60947-4-1EN 60947-4-1EN 60947-1IEC 6094 7-1JIS C8201-4-1
Статус стійкого продукту: Грін Преміум продукція
Тепловіддача: 5,9 ... 7,2 Вт
Ширина: 200,5 мм
Екологічна отчетнсть: Екологічний профіль продукту
