Гарантія: 1,5 роки
IP захист: IP20 відповідно до IEC 60529

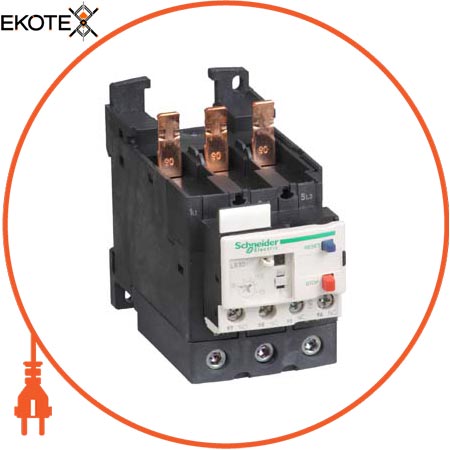

Найменування: Теплове реле 12-18А class 10А
Артикул: LR3D318
Умовний теплової струм на відкритому повітрі: 5 А для ланцюг сигналізації
Номінальний імпульсний витримується напруга: 6 кВ
Номінальна напруга ізоляції, в: Силова ланцюг: 600 в відповідно до CSA Сіловая ланцюг: 600 в відповідно до UL Сіловая ланцюг : 690 в відповідно до IEC 60947-4-1
Номінальна робоча напруга, в: 690 V Змінний струм 0 ... 400 Гц
Температура навколишнього повітря при зберіганні / транспортуванні: -60 ... 70 ° C
Категорія: Автоматика / Автомати захисту двигуна
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 0,375 кг
Висота: 70 мм
Глибина: 123 мм
Діапазон уставок теплового захисту: 12 ... 18 А
Дір єктів EC RoHS: Соответствует Декларація ЄС RoHS
Допустимий струм: 0,95 А в 380 V AC-15 для ланцюг сігналізаціі0,06 А в 440 V DC-13 для ланцюг сигналізації
Захисне виконання: TH відповідно до IEC 60068
Інформація про винятки за регламентом RoHS: Так
Коротка назва пристрою: LR3D
Механічна стійкість: Удари: 15 g (ном.) протягом 11 мс відповідно до IEC 60068-2- 7Вібраціі: 4 gn відповідно до IEC 60068-2-6
Момент затяжки: ланцюг управління: 1,7 Н-м - гвинтовий зажім Сіловая ланцюг: 5 Н-м - з'єднувачі EverLink з гвинтами BTR
Монтажна опора : Монтаж на панель, зі спеціальними прінадлежностяміРейка, зі спеціальними прінадлежностяміПод контактором
Найменування продукту: TeSys LRD
Не містить ртуті: Так
Не містить токсичних важких металів: Так
Вогнестійкість: V1 в відповідно до UL 94
Застосування реле: Захист двигуна
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура навколишнього середовища: -20 ... 60 ° C без п оніженія відповідно до IEC 60947-4-1
Регламент RoHS Китаю: Декларація RoHS Китаю
Сертифікати: ATEX INERISCCCLROS (Lloyds register of shipping) GLULBVCSADNVRINAГОСТ
Сумісність продукту: LC1D50ALC1D65ALC1D40A
З'єднання - клеми: Ланцюг управління: гвинтовий затиск 2 кабель (і) 1 ... 2,5 мм Гнучкий без наконечніка Цепь управління: гвинтовий затиск 2 кабель (і) 1 ... 2,5 мм Гнучкий з кабельним наконечніком Цепь управління: гвинтовий затиск 2 кабель (і) 1 ... 2,5 мм жорсткий кабель без наконечніка Сіловая ланцюг: з'єднувачі EverLink з гвинтами BTR 1 кабель (і) 1 ... 35 мм Гнучкий без наконечніка Сіловая ланцюг: з'єднувачі EverLink з гвинтами BTR 1 кабель (і) 1 ... 35 мм Гнучкий з кабельним наконечніком Сіловая ланцюг: з'єднувачі EverLink з гвинтами BTR 1 кабель (і) 1 ... 35 мм жорсткий кабель без наконечника
Стандарти: CSA C22.2 № 14ATEX D 94/9 / CEEN 60947-5-1UL 508IEC 60947-5-1EN 60947-4-1IEC 60947-4-1
Статус стійкого продукту : Грін Преміум продукція
Температурна компенсація: -20 ... 60 ° C
Тип мережі: Постійний токПеременний ток
Тип управління: Червоний кнопка: остановСіній кнопка: скидання
Уставка спрацьовування: 1, 14 +/- 0,06 Ir відповідно до IEC 60947-4-1
Частота мережі: 0 ... 400 Гц
Чутливість до обриву фази: Струм відключення 130% від Ir на дві фази, остання на 0
Ширина: 55 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична міцність ізоляції: 6 кВ в 50 Гц відповідно до IEC 60255-5
