Гарантія: 1,5 роки
IP захист: IP20

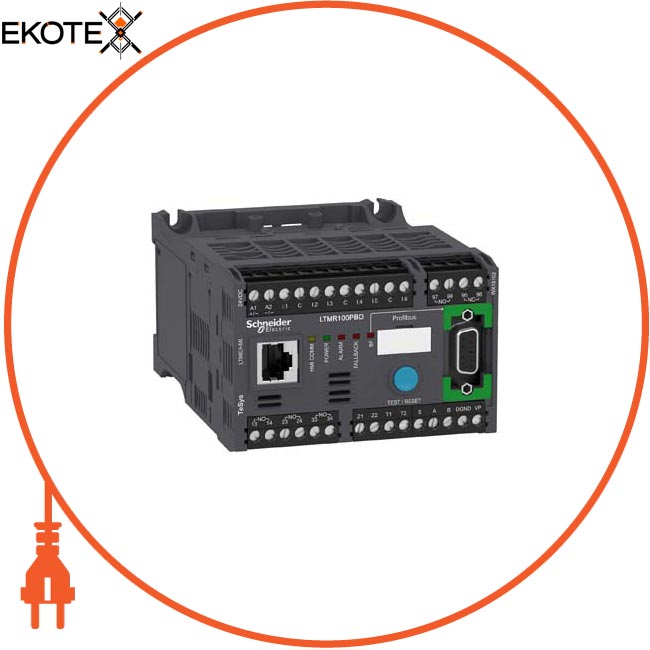

Найменування: Реле Tesys tProfibus 5-100А 24Вdc
Артикул: LTMR100PBD
Номінальний імпульсний витримується напруга: 6 кВ ланцюг вимірювання струму або напруги відповідно до EN / IEC 60947-4-10,8 кВ ланцюг обміну даними відповідно до EN / IEC 60947-4-10,8 кВ живлення, входи і виходи відповідно до EN / IEC 60947- 4-1
Номінальна напруга мережі: 24 в Постійний струм
Номінальна напруга ізоляції, в: 690 в відповідно до EN / IEC 60947-1690 в відповідно до CSA C22.2 № 14690 у відповідно до UL 508
Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 80 ° C
Категорія: Автоматика / Автомати захисту двигуна
Поточний стан 0 гарантовано: Дискретний вхід:
Поточний стан 1 гарантовано: Дискретний вхід:
Максимальна вихідна частота перемикання: 2 Hz
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Веб-сервіси: Web-сервер
Вага: 0,53 кг
Вхідний струм: 7 мА
Витримувана коротке замикання: 100 кА відповідно до EN / IEC 60947-4-1
Висота: 61 мм
Глибина: 122,5 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Допустима потужність: 480 VA (AC-15) , Ie = 2 А, 500000 цикли (вихід) 30 W (DC-13), Ie = 1,25 А, 500000 цикли (вихід)
Захисне виконання: 12 x 24 ч циклів відповідно до EN / IEC 60068 -2-3048 h відповідно до EN / IEC 60070-2-11TH відповідно до EN / IEC 60068
Інформація про винятки за регламентом RoHS: Так
Категорія перенапруги: III
Код сумісності: LTMR
Коротка назва пристрою: LTMR
Максимальна частота комутації 1800 цикл / год
Механічна стійкість: Вібрації встановлений на симетричній рейці: 1 Gn, 5 ... 300 Гц відповідно до EN / IEC 60068-2-6Вібраціі монтується на платі: 4 g (ном.), 5 ... 300 Гц відповідно до EN / IEC 60068-2-6Удари половина прискорення синус оідальной хвилі: 15 g (ном.) протягом 11 мс відповідно до EN / IEC 60068-2-27
Момент затяжки: Ланцюг управління: 0,5 ... 0,6 Н-м плоский викрутка 3 мм
Найменування продукту: TeSys T
Не містить ртуті: Так
Номер логічного входу: 6
Область застосування: Контроль і моніторинг обладнання
Вогнестійкість: 650 ° C відповідно до EN / IEC 60695-2-12960 ° C відповідно до UL 94
струм: 56 ... 127 mA
Межі напруги живлення: 20,4 ... 26,24 в Постійний струм
Протокол порту обміну даними: Profibus DP
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура навколишнього середовища: -20 ... 60 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CSAC-TickDNVRMRoSATEXEACRINACCCKERIGLNOMULLROS (Lloyds register of shipping) ABSBV
З'єднання - клеми: Ланцюг управління: роз'єм 1 кабель (-і) 0,25 ... 2,5 мм (AWG 24 ... AWG 14) Гнучкий з кабельним наконечніком Цепь управління: роз'єм 1 кабель (-і) 0,2 ... 2,5 мм (AWG 24 ... AWG 14) Гнучкий без наконечніка Цепь управління: роз'єм 1 кабель (-і) 0,25 ... 2,5 мм (AWG 24 ... AWG 14) Гнучкий без наконечніка Цепь управління: роз'єм 1 кабель (-і) 0,2 ... 2,5 мм (AWG 24 ... AWG 14) жорсткий кабель без наконечніка Цепь управління: роз'єм 2 кабель (-і) 0,2 ... 1 мм (AWG 24 ... AWG 14) Гнучкий з кабельним наконечніком Цепь управління: роз'єм 2 кабель (-і) 0,2 ... 1,5 мм (AWG 24 ... AWG 14) Гнучкий без наконечніка Цепь управління: роз'єм 2 кабель (-і) 0,5 ... 1,5 мм (AWG 24 ... AWG 14) Гнучкий без наконечніка Цепь управління: роз'єм 2 кабель (-і) 0,2 ... 1 мм (AWG 24 ... AWG 14) жорсткий кабель без наконечника
Відповідний номінал запобіжника: 4 А GG для виход0,5 А GG для ланцюг управління
Стандарти: CSA C22.2 № 14EN 60947-4-1IEC 60947- 4-1IACS E10UL 508
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3
Тип захисту: Коливання нагрузкіЗащіта від включення зі зворотним полярностьюЗафіксірованний роторТепловая защітаПерегрузка (довгий час) ПерезагрузкаІзмененіе коефіцієнта мощностіЗащіта від витоку токаЗащіта від теплової перегрузкіФазний дісбалансОбрив фази
Тип вимірювання: Дисбаланс токаТемператураСредній токФазний ток I1, I2, I3 RMSКороткое замикання на землю
Тип контактів: 1 Н.О. + 1 Н.З. аварійний сігнал3 Н.О.
Тип мережі і машинної діагностики: Контекстна інформаціяЗапісь собітійВремя очікування після відключення перенапряженіяСчетчік годин часу работиОставшееся час роботи до відключення по перегрузкеЗапісь неісправностейЗапісь команд управління двігателемДанние про історііФазная несправність і лічильники замикань на землюПусковой ток і час
Тип шини: Profibus DP полярн. 2-провідн. RS485 інтерфейс, звертатися до 1 ... 125, швидкість передачі 9,6 Кбіт / с ... 12 Мбіт / с, SUB-D 9 з 2 екранованих кручених пари, тип АProfibus DP полярн. 2-провідн. RS485 інтерфейс, звертатися до 1 ... 125, швидкість передачі 9,6 Кбіт / с ... 12 Мбіт / с, клемний блок з 2 екранованих кручених пари, тип А
Ток вимірювання: 5 ... 100 А
струм навантаження: 5 А в 250 V Змінний струм для логічний виход5 А в 30 V Постійний струм для логічний вихід
Точність вимірювання: 5 ... 15% вимір струму замикання на землю вбудованим ТТ1% напруга (100 .. .830 V) 3% коефіцієнт мощності5% вимір струму замикання на землю зовнішнім ТТ +/- 30 хв. / рік вбудовані часи0.02 температуре5% активна і реактивна мощность0.02 ток
Крок з'єднання: 5,08 мм
Ширина: 91 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електромагнітна сумісність: ЕР, 3 (8 кВ через повітря; 6 кВ при контакті) (EN / IEC 61000-4-2) Випромінювані РЧ поля, 3 (10 V / m) (EN / IEC 61000-4-3) Тест на стійкість до комутаційних перешкод, рівень 3 (2 kV) (EN / IEC 61000-4-4) Тест на стійкість до комутаційних перешкод, рівень 4 (4 кВ) (EN / IEC 61000-4-4) Випробування на стій кістка до провалів і короткочасним зникненням напруги (70%, 500 мс) (EN / IEC 61000-4-11) Наведені РЧ перешкоди (10 V) (EN / IEC 61000-4-6) Імпульсні перешкоди (0,5 кВ) ( EN / IEC 61000-4-5) Імпульсні перешкоди (1 кВ) (EN / IEC 61000-4-5) Імпульсні перешкоди (1 кВ) (EN / IEC 61000-4-5) Імпульсні перешкоди (1 кВ) (EN / IEC 61000-4-5) Імпульсні перешкоди (2 kV) (EN / IEC 61000-4-5) Імпульсні перешкоди (2 kV) (EN / IEC 61000-4-5) Імпульсні перешкоди (4 кВ) (EN / IEC 61000 -4-5)
