Гарантія: 1,5 роки
IP захист: IP40 відповідно до IEC 60529

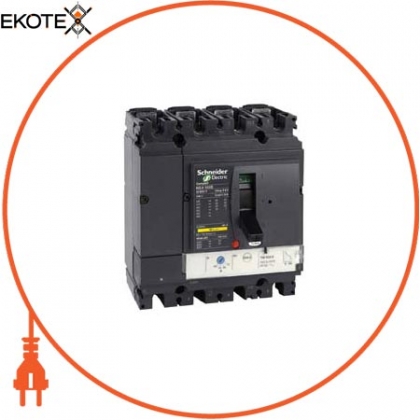

Найменування: 4П4Т Автоматичний вимикач TM63D NSX100N
Артикул: LV429862
Номінальна робоча відключає здатність: 10 кА в 660/690 V Змінний струм 50/60 Гц відповідно до IEC 60947-235 кА в 525 V Змінний струм 50/60 Гц відповідно до IEC 60947-236 кА в 500 V Змінний струм 50/60 Гц в відповідно до IEC 60947-250 кА в 380/415 V Змінний струм 50/60 Гц відповідно до IEC 60947-250 кА в 440 V Змінний струм 50/60 Гц відповідно до IEC 60947-290 кА в 220/240 V Змінний струм 50/60 Гц відповідно до IEC 60947-2
уставка струму спрацювання захисту від перевантаження: 0,7 ... 1 x In
Уставки струму спрацювання при короткому замиканні: 500 A
Регульована уставка часу захисту від перевантаження: 120 ... 400 з в 1,5 x In15 з в 6 x Ir
Номінальний імпульсний витримується напруга: 8 кВ
Номінальна напруга ізоляції, в: 800 в Змінний струм 50/60 Гц
номінальний е робоча напруга, В: 690 V Змінний струм 50/60 Гц
Температура навколишнього повітря при зберіганні / транспортуванні: -55 ... 85 ° C
Категорія: Автоматика / Автоматичний вимикач
Вага: 2, 4 кг
Допоміжні контакти: Без
Висота: 161 мм
Глибина: 86 мм
Діапазон уставок захисту від короткого замикання Isd: Фіксований
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Завдання тривалої затримки спрацьовування: Фіксований
Захисні функції блоку управління: LI
Індикатор наявності напруги: Пряма індикація положення контакту
Інформація про винятки за регламентом RoHS: Так
Виконання вимикача : Стаціонарний
Категорія перенапруги: Клас II
Категорія застосування: Категорія А
Клас захисту від ураження електричним струмом: Клас II
Код сумісності: NSX100
Коротка назва пристрою: Compact NSX100N
Механічна зносостійкість: 50000 цикли
монтажна опора: Задня монтажна панель
Наїм енованіе продукту: Compact NSX
Найменування расцепителя: TM-D
Не містить ртуті: Так
Номінальний струм: 63 А в 40 ° C
Номінальний струм розчеплювача: 63 А в 40 ° C
Область застосування: Розподіл
Опис захищених полюсів: 4t
Опис полюсів: 4P
здатність, яка відключає: 85 кА в 240 V Змінний струм 50/60 Гц відповідно до UL 50810 кА Icu в 660/690 V Змінний струм 50/60 Гц відповідно до IEC 60947-235 кА Icu в 525 V Змінний струм 50/60 Гц відповідно до IEC 60947-220 кА в 600 в Змінний струм 50/60 Гц відповідно до UL 50850 кА в 480 в Змінний струм 50/60 Гц відповідно до UL 50836 кА Icu в 500 V Змінний струм 50/60 Гц відповідно до IEC 60947-250 кА Icu в 380/415 V Змінний струм 50/60 Гц відповідно з IEC 60947-250 кА Icu в 440 V Змінний струм 50/60 Гц відповідно до IEC 60947-290 кА Icu в 220/240 V Змінний струм 50/60 Гц відповідно до IEC 60947-2N 50 ка 415 V Змінний струм
Положення нейтрали: Зліва
приєднання е зверху: Передній
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -35 ... 70 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: CCCEACМорское виконання
З'єднання з нижньої сторони: Передній
Відповідність вимогам по ізоляції: Так відповідно до EN 60947-2Да відповідно до IEC 60947-2
стандарти: EN / IEC 60947UL 508
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3 відповідно до IEC 60664-1
Ступінь захисту IK: IK07 відповідно до IEC 62262
Технологія расцепителя: Термомагнітний
Тип захисту: Захист від перевантаження (теплова) Захист від короткого замикання (електромагнітний расцепитель)
Тип приводу: Тумблер
Тип мережі: Змінний струм
Тип уставки часу спрацьовування захисту при короткому замиканні: Фіксований
Уставка захисту нейтрали: 1 x Ir (4t)
Уставка струму Ir захисту з тривалою витримкою часу: Регульований
Частота мережі: 50/60 Гц
крок з'єднання: 35 мм
Ширина: 140 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносу йкость: 10000 цикли 690 V In відповідно до IEC 60947-220000 цикли 690 V In / 2 відповідно до IEC 60947-230000 цикли 440 V In відповідно до IEC 60947-250000 цикли 440 V In / 2 відповідно до IEC 60947- 2
