Гарантія: 1,5 роки
Серія: NG125
IP захист: IP20 відповідно до IEC 60529

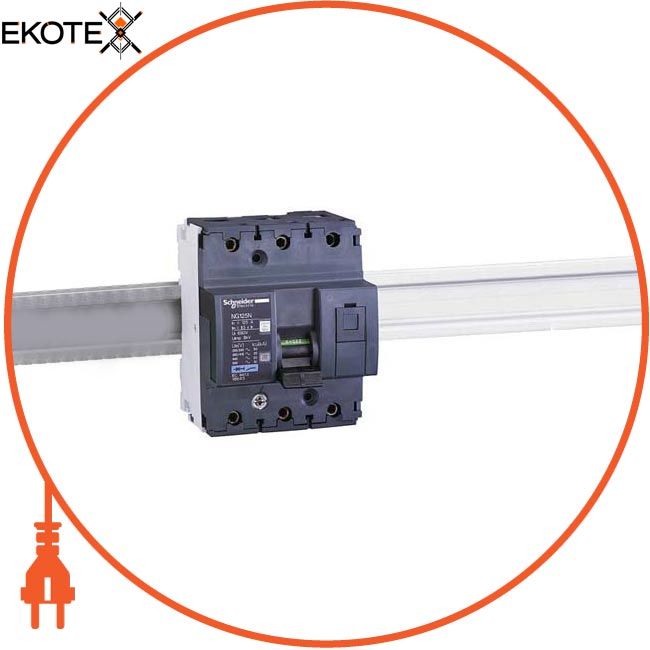

Найменування: Автоматичний вимикач NG125N D 125A 3P
Артикул: 18671
Номінальна робоча відключає здатність: 37,5 кА 75% відповідно до EN / IEC 60947-2 - 220 ... 240 V Змінний струм 50/60 Гц18,75 кА 75% відповідно до EN / IEC 60947 -2 - 380 ... 415 V Змінний струм 50/60 Гц15 кА 75% відповідно до EN / IEC 60947-2 - 440 V Змінний струм 50/60 Гц7,5 кА 75% відповідно до EN / IEC 60947-2 - 500 V Змінний струм 50/60 Гц20 кА 100% відповідно до EN / IEC 60947-2 -
Номінальний імпульсний витримується напруга: 8 кВ відповідно до EN / IEC 60947-2
Номінальна напруга ізоляції, в: 690 в Змінний струм 50/60 Гц відповідно до EN / IEC 60947-2
Номінальна робоча напруга, в: 380 ... 415 V Змінний струм 50/60 Гц500 V Змінний струм 50/60 Гц220 .. .240 V Змінний струм 50/60 Гц440 V Змінний струм 50/60 Гц
Температура навколишнього повіт ха при зберіганні / транспортуванні: -40 ... 70 ° C
Категорія: Автоматика / Автоматичний вимикач
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 0,72 кг
Можливість блокування: Блокується навісним замком
Висота: 103 мм
Глибина: 81 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Довжина зачистки проводів: 20 мм
Захист від замикання на землю: Окремий блок
Індикатор наявності напруги: Індикація ВКЛ / ВИКЛІндікатор спрацьовування
Індикатор положення контакту: Так
Інформація про винятки за регламентом RoHS: Так
Виконання вимикача: Замикається
Категорія перенапруги: IV
Категорія застосування: Категорія А відповідно до IEC 60947-2
Код кривої: D
Коротка назва пристрою: NG125N
Механічна зносостійкість: 20000 цикли
Момент затягування: 6 Н-м
Монтажна опора: 35 мм симетрична DIN-рейка
Найменування продукту: Acti 9 NG125
Не містить ртуті: Так
Не містить токсичних важких металів: Так
Номінальний струм: 125 А в 40 ° C
Область застосування: Розподіл
Опис параметрів блокування: Інтегроване закриття на висячий замок
Опис полюсів: 3P
здатність, яка відключає: 20 кА Icu в 10 кА Icu в 500 V Змінний струм 50/60 Гц відповідно до EN / IEC 60947-220 кА Icu в 440 V Змінний струм 50/60 Гц відповідно до EN / IEC 60947-225 кА Icu в 380 .. .415 V Змінний струм 50/60 Гц відповідно до EN / IEC 60947-250 кА Icu в 220 ... 240 V Змінний струм 50/60 Гц відповідно до EN / IEC 60947-2
Відносна вологість: 95 % в 55 ° C
Підготовка до роботи в тропічних умовах: 2 відповідно до IEC 60068-1
Межа електромагнітного відключення: 12 x In
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -30 ... 70 ° C
Регламент R EACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Декларація за замовчуванням (продукт поза сферою дії RoHS Китаю)
Сумісність розподільного блоку з гребінчастим шинами: Немає
З'єднання - клеми: Клеми тунельного тіпа16 ... 70 мм ЖесткійКлемм тунельного тіпа10 ... 50 мм Гнучкий
Відповідність вимогам по ізоляції: Так відповідно до IEC 60947-2
Стандарти: EN / IEC 60947-2
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3 в відповідно до IEC 60947-2
Ступінь захисту IK: IK05 відповідно до EN / IEC 62262
Технологія расцепителя: Термомагнітний
Тип приводу: ТумблерРучная перевірка відключення
Тип мережі: Змінний токПостоянний ток
Частота мережі: 50/60 Гц
Число захищених полюсів: 3
Крок 9 мм 9
Ширина: 81 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 5000 цикли
