Гарантія: 1,5 роки
IP захист: IP40 відповідно до IEC 60529

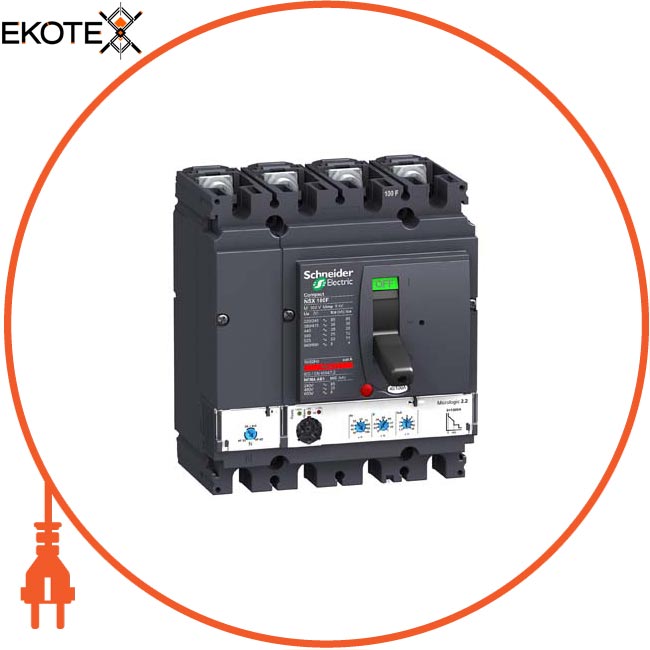

Найменування: 4П4Т Автоматичний вимикач MICROLOGIC 2.2 40A NSX100F
Артикул: LV429782
Номінальна робоча відключає здатність: 11 кА в 525 V Змінний струм 50/60 Гц відповідно до IEC 60947-235 кА в 440 V Змінний струм 50/60 Гц відповідно до IEC 60947-236 кА в 380/415 V Змінний струм 50/60 Гц відповідно до IEC 60947-24 кА в 660/690 V Змінний струм 50/60 Гц відповідно до IEC 60947-285 кА в 220/240 V Змінний струм 50/60 Гц відповідно до IEC 60947-212,5 кА в 500 V Змінний струм 50/60 Гц відповідно до IEC 60947-2
Уставка струму спрацювання захисту від перевантаження: 0,9 ... 1 x Io
Уставки струму спрацювання при короткому замиканні: 1.5 ... 10 x Ir
Регульована уставка часу захисту від перевантаження: 11 з в 7,2 x Ir16 з в 6 x Ir400 з в 1,5 x Ir
Номінальний імпульсний витримується напруга: 8 кВ
Номінальний напруга ізоляції, В: 800 В Перем енний ток 50/60 Гц
Номінальна робоча напруга, В: 690 V Змінний струм 50/60 Гц
Температура навколишнього повітря при зберіганні / транспортуванні: -55 ... 85 ° C
Категорія: Автоматика / автоматичний вимикач
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 2,4 кг
Допоміжні контакти: Без
Висота: 161 мм
Глибина: 86 мм
Діапазон уставок захисту від короткого замикання Isd: 9 регулюємо. налаштувань
Діапазон уставок миттєвої захисту типу Ii: Фіксований
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Завдання тривалої затримки спрацьовування: Фіксований
Захисні функції блоку управління: LSoI
Індикатор наявності напруги: Світлодіод "105% Ir" Світлодіод "90% Ir" Світлодіод "готовий до роботи"
Інформація про винятки за регламентом RoHS: Так
Виконання вимикача: Стаціонарний
Категорія перенапруги: Клас II
Категорія застосування: Категорія А
Клас захисту від ураження електричним струмом: Клас II
Код сумісності: NSX100
Коротка назва пристрою: Compact NSX100F
Механічна зносостійкість: 50000 цикли
монтажна опора: Задня монтажна панель
Найменування продукту: Compact NSX
Найменування расцепителя: Micrologic 2.2
Не містить ртуті: Так
Номінальний струм: 40 А в 40 ° C
Номінальний струм розчеплювача: 40 А в 40 ° C
Область застосування: Розподіл
Опис захищений них полюсів: 3t3t + N / 24t
Опис полюсів: 4P
Здатність, яка відключає: 10 кА в 600 В Змінний струм 50/60 Гц відповідно до UL 50825 кА в 480 В Змінний струм 50/60 Гц в відповідно до UL 50885 кА в 240 V Змінний струм 50/60 Гц відповідно до UL 50822 кА Icu в 525 V Змінний струм 50/60 Гц відповідно до IEC 60947-225 кА Icu в 500 V Змінний струм 50/60 Гц відповідно з IEC 60947-235 кА Icu в 440 V Змінний струм 50/60 Гц відповідно до IEC 60947-236 кА Icu в 380/415 V Змінний струм 50/60 Гц відповідно до IEC 60947-28 кА Icu в 660/690 V змінний струм 50/60 Гц відповідно до IEC 60947-285 кА Icu в 220/240 V змінний струм 50/60 Гц відповідно до IEC 60947-2F 36 кА 415 V змінний струм
Положення нейтрали: Зліва
Приєднання зверху: Передній
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура: -35 ... 70 ° C
Регламент RoHS Китаю: Декларація RoHS Кітая Продукт поза сферою дії RoHS Китаю. Декларація речовини для відомості
Сертифікати: EACCCCМорское виконання
З'єднання з нижньої сторони: Передній
Відповідність вимогам по ізоляції: Так відповідно до EN 60947-2Да відповідно до IEC 60947-2
стандарти: EN / IEC 60947UL 508
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3 відповідно до IEC 60664-1
Ступінь захисту IK: IK07 відповідно до IEC 62262
Теплова пам'ять: 20 хвилин до і після спрацювання
Технологія расцепителя: Електронний
Тип захисту: захист від перевантаження (з тривалою витримкою часу) Short time short-circuit protection with fixed delayМгновенная захист від короткого замикання
Тип приводу: Тумблер
Тип мережі: Змінний струм
Тип уставки часу спрацьовування захисту при короткому замиканні: Фіксований
Уставка захисту нейтрали: 0,5 x Ir (3t + N / 2) 1 x Ir (4t) Немає захисту (3t)
Уставка струму Ir захисту з тривалою витримкою часу: 9 регулюємо. налаштувань
Уставка струму миттєвого спрацювання: 600 A
Частота мережі: 50/60 Гц
Крок з'єднання: 35 мм
Ширина: 140 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 10000 цикли 690 V In відповідно до IEC 60947-220000 цикли 690 V In / 2 відповідно до IEC 60947-230000 цикли 440 V In відповідно до IEC 60947-250000 цикли 440 V In / 2 в відповідно до IEC 60947-2
