Гарантія: 1,5 роки
Серія: NG125
IP захист: IP20 відповідно до IEC 60529

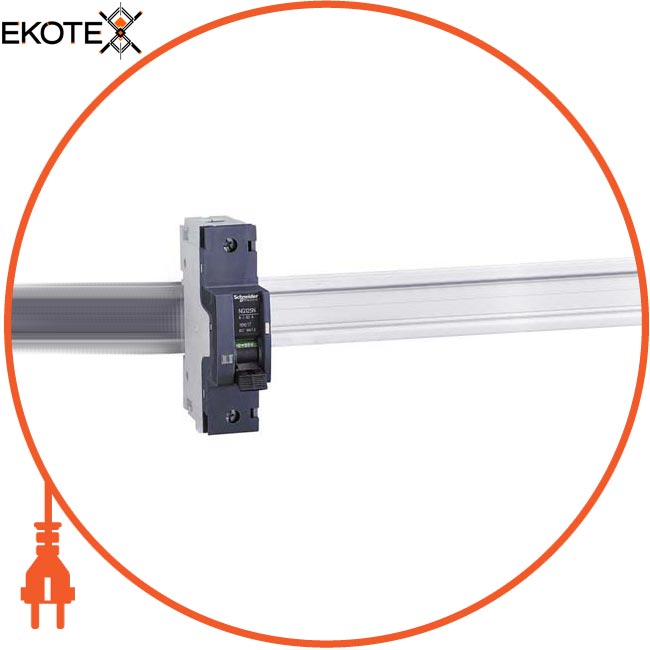

Найменування: Автоматичний вимикач NG125N C 16A 1P
Артикул: 18611
Номінальна робоча відключає здатність: 37,5 кА 75% відповідно до EN / IEC 60947-2 - 110 ... 130 V Змінний струм 50/60 Гц18,75 кА 75% відповідно до EN / IEC 60947 -2 - 220 ... 240 V Змінний струм 50/60 Гц4,5 кА 75% відповідно до EN / IEC 60947-2 - 380 ... 415 V Змінний струм 50/60 Гц25 кА 100% відповідно до EN / IEC 60947-2 - 60 V Постійний ток25 кА 100% відповідно до EN / IEC 60947-2 - 125 в Постійний струм
Номінальний імпульсний витримується напруга: 8 кВ відповідно до EN / IEC 60947-2
Номінальна напруга ізоляції, в: 690 в Змінний струм 50/60 Гц відповідно до EN / IEC 60947-2
Номінальна робоча напруга, в: 380 ... 415 V Змінний струм 50/60 Гц125 в Постійний ток12 в Постійний ток220 ... 240 V Змінний струм 50/60 Гц110 ... 130 V Змінний струм 50/60 Гц Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 70 ° C
Категорія: Автоматика / Автоматичний вимикач
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 0,24 кг
Можливість блокування: Блокується навісним замком
Висота: 103 мм
Глибина: 81 мм
Директива EC RoHS: Соответствует Декларація ЄС RoHS
Довжина зачистки проводів: 20 мм
Захист від замикання на землю: Без
Індикатор наявності напруги: Індикація ВКЛ / ВИКЛІндікатор спрацьовування
індикатор положення контакту: Так
Інформація про винятки за регламентом RoHS: Так
Виконання вимикача: Замикається
Категорія перенапруги: IV
Категорія застосування: Категорія А відповідно до IEC 60947-2
Код кривої: C
Коротка назва пристрою: NG125N
Механічна зносостійке сть: 20000 цикли
Момент затяжки: 3,5 Н-м
Монтажна опора: 35 мм симетрична DIN-рейка
Найменування продукту: Acti 9 NG125
Не містить ртуті: Так
Не містить токсичних важких металів: Так
Номінальний струм: 16 А в 40 ° C
Область застосування: Розподіл
Опис параметрів блокування: Інтегроване закриття на висячий замок
Опис полюсів : 1P
здатність, яка відключає: 25 кА Icu в 220 ... 240 V Змінний струм 50/60 Гц відповідно до EN / IEC 60947-225 кА Icu в 12 в Постійний струм відповідно до EN / IEC 60947-250 кА Icu в 110 ... 130 V Змінний струм 50/60 Гц відповідно до EN / IEC 60947-26 кА Icu в 380 ... 415 V Змінний струм 50/60 Гц відповідно до EN / IEC 60947-225 кА Icu в 125 в Постійний струм відповідно до EN / IEC 60947-220 кА Icu в
Відносна вологість: 95% в 55 ° C
Підготовка до роботи в тропічних умовах: 2 відповідно до IEC 60068-1
Межа електромагнітного відключення: 8 x In
Профіль кругообігу: Інфо рмація про кінець терміну служби
Робоча температура: -30 ... 70 ° C
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Кітая Декларація за замовчуванням (продукт поза сферою дії RoHS Китаю)
Сумісність розподільного блоку з гребінчастим шинами: Так
З'єднання - клеми: клеми тунельного тіпа1,5 ... 50 мм ЖесткійКлемм тунельного типу1 ... 35 мм Гнучкий
Відповідність вимогам по ізоляції: Так відповідно до IEC 60947-2
Стандарти: EN / IEC 60947-2
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 3 в відповідно до IEC 60947-2
Ступінь захисту IK: IK05 відповідно до EN / IEC 62262
Технологія расцепителя: Термомагнітний
Тип приводу: ТумблерРучная перевірка відключення
Тип мережі: Постійний токПеременний ток
Частота мережі: 50/60 Гц
Число захищених полюсів: 1
Крок 9 мм 3
Ширина: 27 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електрична зносостійкість: 10000 цикли
