IP захист: IP 20
Артикул: NCN432

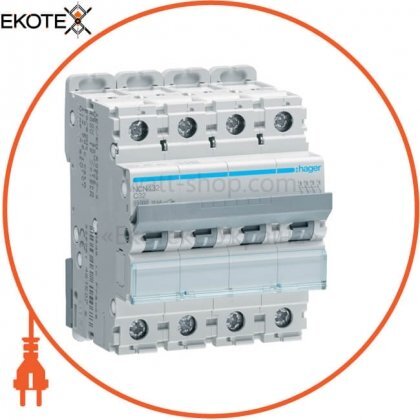

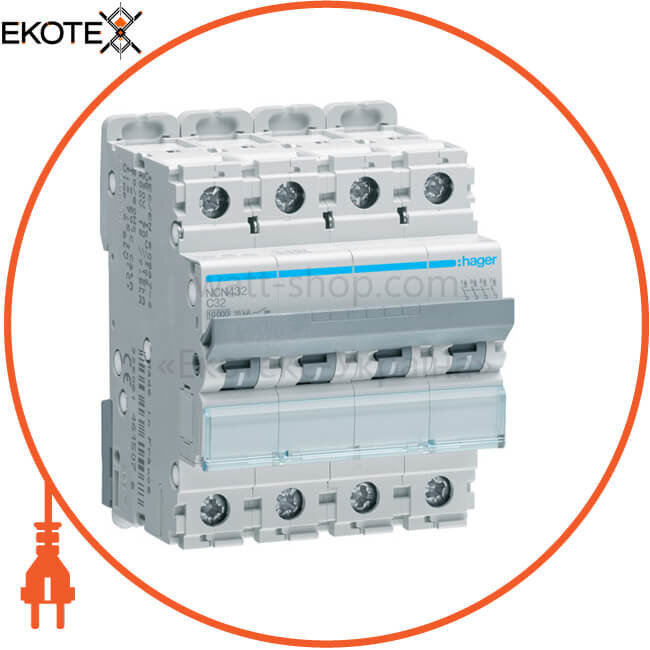

Наименование: Автоматичний вимикач 4P 10kA C-32A 4M
min/max діапазон спрацювання електромагнітного розчеплювача при DC: 7/15 In
min/max діапазон спрацювання термічного розчеплювача при DC: 1,13/1,45 In
min/max діапазон спрацювання термічного розчеплювача при АC: 1,13/1,45 In
Верхнє гвинтове з'єднання з гнучким провідником: 1/25 mm/кв
Висота: 2000 m
Висота встановленого виробу: 83 mm
Відключаюча здатність для 230В (EN 60947-2): 30 kA
Відключаюча здатність для 240В (EN 60947-2): 30 kA
Відключаюча здатність для 415В (EN 60947-2): 15 kA
Гарантія: 2 роки
Глибина встановленого виробу: 70 mm
Електрична тривкість кількості циклів: 4000
Європейська директива WEEE: пов'язаний
Загальна розсіювана потужність під номінальним струмом: 16,5 W
Значення струму короткого замикання 230 В 50 Гц: 10 kA
Значення струму короткого замикання 400 В 50 Гц: 10 kA
Кількість захищених полюсів: 4
Кількість механічних процесів: 20000
Кількість полюсів: 4
Клас обмеження енергії I/квt: 3
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95
Корегуючий коефіціент магнітного розчеплювача при 100 Гц: 1,1
Корегуючий коефіціент магнітного розчеплювача при 200 Гц: 1,2
Корегуючий коефіціент магнітного розчеплювача при 400 Гц: 1,5
Корегуючий коефіціент магнітного розчеплювача при 60 Гц: 1,1
Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9
Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85
Крива струму: C
Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 15 kA
Максимальна втрата потужності на полюс відповідно до стандарту виробу: 6 W
Максимальна рабоча напруга: 440 V
Можливість приєднання додаткового обладнання: так
Момент затяжки: 2,8 Нм
Напруга (V): 415
Нижнє гвинтове з'єднання з гнучким провідником: 1/25 mm/кв
Нижнє підключення для модульних пристроїв: так
Номінальна відключаюча здатність згідно з EN 60898: 7,5 kA
Номінальна напруга ізоляції: 500 V
Струм (А): 32
Номінальний струм 40 C: 30,5A
Номінальний струм 45 C: 29,72A
Номінальний струм 50 C: 28,92A
Номінальний струм 55 C: 28,1A
Номінальний струм 65 C: 26,38A
Номінальний струм 70 C: 25,48A
Номінальний струм при -15C: 37,86A
Номінальний струм при -20C згідно IEC 60947-2: 42,4 A
Номінальний струм при 35C: 31,26A
Номінальний струм при 65C згідно IEC 60947-2: 29,19 A
Номінальний струм 60 C: 27,26A
Номінальний струм при 70C згідно IEC 60947-2: 28,19 A
Паралельно перемикання нейтралі: ні
Підходить для вбудованого монтажу: так
Поперений розріз під ’єднання при нерухомому проводі,: 1/35 mm/кв
Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5/10 In
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 15 kA
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 15 kA
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 15 kA
Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: 7,5 kA
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 7,5 kA
Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: 7,5 kA
Розсіювана потужність з розрахунку на кожний полюс: 4,42 W
Секція виходу гвинта при нерухомому дроті: 1/35 mm/кв
Стійкість по відношенню до номінальної імпульсної напруги: 6000 V
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Температура зберігання: -25 до 80 C
Температура калібрування: 30 C
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic
Тип напруги живлиння: AC
Тип полюса: 4P
Ширина встановленого виробу: 70 mm
Виробник: Hager
