Серія: Logic / motion controller - Modicon M262
IP захист: IP20

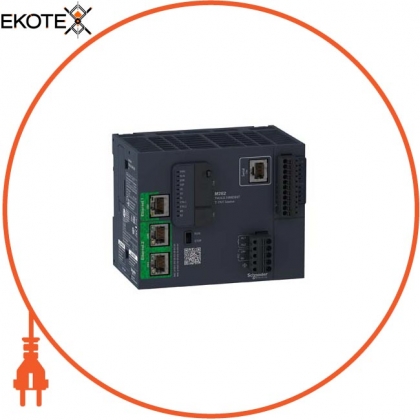

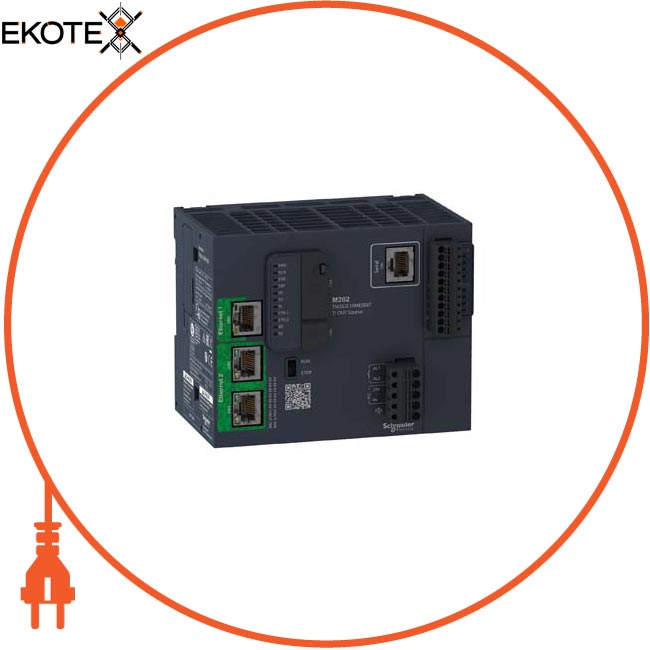

Найменування: Логічний контролер M262, 5ns / instruction, Ethernet
Артикул: TM262L10MESE8T
Номінальна напруга мережі: 24 В Постійний струм - 15 ... 20%
Температура навколишнього повітря при зберіганні / транспортуванні: -40 ... 85 ° C
Категорія: Автоматизація та промисловий контроль / Контролери (ПЛК) для промислових машин
Максимальна відстань кабелю між пристроями: Екранований кабель: Екранований кабель: Неекранований кабель: Неекранований кабель:
Максимальний струм на загальний вихід: 0,5 А з Q0 ... Q3 клема для швидкодіючий вихід
Максимальний струм витоку : 10 мкА для вихід
Максимальна вихідна частота: 300 кГц
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Вага: 0,655 кг
Вібростійкою: 3,5 мм в 2 ... 8,4 Гц в симетрична рейка1 gn в 8,4 ... 200 Гц в симетрична рейка 3,5 мм в 2 ... 8,4 Гц в панельний монтаж1 gn в 8,4 ... 200 Гц в панельний монтаж
Час виконання для 1 інструкції: 0,005 мс
Час скидання: 200 мс автоматичне скидання швидкодіючий вихід
Вхідний імпеданс: 2.81 кОм для вхід
витримують імпульсна перешкода: 1 кВ лінії живлення (пост) Загальний режим відповідно до EN / IEC 61000-4-51 кВ екранований кабель Загальний режим відповідно до EN / IEC 61000-4-50,5 кВ вихід реле диференціального. режим відповідно до EN / IEC 61000-4-51 кВ вхід Загальний режим відповідно до EN / IEC 61000-4-51 кВ транзисторний вихід Загальний режим відповідно до EN / IEC 61000-4-5
Висота: 100 мм
Висота над рівнем моря: 0 ... 2000 м
Висота зберігання: 0 ... 3000 м
Глибина: 90 мм
Директива EC RoHS: Відповідає за замовчуванням (продукт поза сферою дії ЄС RoHS) Декларація ЄС RoHS
Захист від перенапруги: З
Ізоляція: Між швидким входом і внутрішньою логікою в 550 в Змінний токНеізоліров.между входаміМежду виходом і внутрішньою логікою в 500 в Змінний токМежду швидким виходом і внутрішньою логікою в 500 в Змінний токНеізоліров.между виходаміBetween input and output в 500 в Змінний токМежду харчуванням і внутрішньою логікою в 500 в Змінний токНеізоліров.между харчування і землею
Інформація про винятки за регламентом RoHS: Так
Кількість дискретних входів / виходів: 8
Кількість дискретних входів: 4, дискретний вхід швидкодіючий вхід відповідно до МЕ До 61131-2 тип 1
Кількість дискретних виходів: 4 транзисторний швидкодіючий вихід
конфигурируемого час фільтрування: 0.5 ms для швидкодіючий вход0.01 ms для швидкодіючий вход0.002 ms для швидкодіючий вход1 мс для швидкодіючий вход4 мс для швидкодіючий вход0.1 ms для швидкодіючий вход0.05 ms для швидкодіючий вход0.005 ms для швидкодіючий вход0.001 ms для швидкодіючий вход12 мс для швидкодіючий вхід
Логіка дискретного виходу: Джерело
Локальна індикація: PWR: 1 світлодіод ( зелений / червоний) RUN: 1 світлодіод (зелений / червоний) ERROR (відмова): 1 світлодіод (зелений / червоний) Stop forced: 1 світлодіод (зелений / червоний) Помилка вх / вих. (Вх / вих.): 1 світлодіод (зелений / червоний) Sd card activity: 1 світлодіод (green / orange) SL activity: 1 світлодіод (green / orange) ETH1 state: 1 світлодіод (зелений / червоний) ETH2 state: 1 світлодіод (зелений / червоний) EIP MS: 1 світлодіод (зелений / червоний) EIP NS: 1 світлодіод (зелений / червоний)
Максимальна кількість з'єднань: 64 Ethernet / IP устройство64 Modbus TCP device96
Максимальний пусковий струм: 40 А
Модуль кількості вх / вих. розширення: 7 (віддалений вх / вих. архітектура) 7 (місцевий вх / вих. архітектура)
Монтажна опора: Top hat type TH35-15 рейка відповідно до IEC 60715Top hat type TH35-7.5 рейка відповідно до IEC 60715 на платі або на панелі за допомогою монтажного комплекту
Напруга дискретного входу: 24 V
Напруга дискретного виходу: 24 В пост. ток
Не містить ртуті: Так
Відносна вологість: 10 ... 95%, без утворення конденсату (в дії) 10 ... 95%, без утворення конденсату (при зберіганні)
Потужність, Вт: 82 Вт
Межі вихідної напруги: 30 В пост. ток
Межі напруги живлення: 20,4 ... 28,8 В пост. ток
Граничний рівень комутації напруги в стані 1:> = 15 В для Постійного струму
Протокол порту обміну даними:: Ethernet IP / Modbus TCP протокол: послідовний канал протокол: Modbus RTU і ASCII протокол: HTTP протокол: HTTPS протокол
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура навколишнього середовища: -20 ... 60 ° C (горизонтальна утановка) -20 ... 50 ° C (вертикальна установка) -20 ... 45 ° C ( flat mounting)
Розмір пам'яті: 32 Мбайт для прог Рама RAM32 Мбайт для OS / website RAM192 MB для системна пам'ять RAM
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Китаю
Збережені дані: 1 Гбайт вбудована флеш-пам'ять для резервне зберігання даних програм
Сертифікати: CECULusRCMEACAchilles
Швидкість передачі: 115 kbit / s для RS485115 kbit / s для шини довжиною 15 м для RS485115 kbit / s для шини довжиною 3 м для RS232480 Мбіт / с для шини довжиною 3 м для USB10, 100 Мбіт / с для Ethernet1115 kbit / s для RS2321 Гбіт / с для Ethernet2480 Мбіт / с для USB10, 100 Мбіт / с1 Гбіт / с
Служба обміну даними: Адаптер Ethernet / IPDHCP clientIEC VAR доступModbus TCP clientСервер Modbus TCPSNMP client / серверFTP клієнт / серверSQL clientSend and receive email from the controller based on TCP / UDP libraryВеб-серверСервер OPC UADNS кліентWeb visuEthernet RSTPMQTT
Термін резервного зберігання даних 1000 h в 25 ° C
Стандарти: UL 61010-1UL 61010-2-201CSA C22.2 No 61010-1CSA C22.2 No 61010 -2-201CSA C22.2 № 213ANSI / ISA 12-12-01EN 61131-2
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 2
Стійкість до комутаційних перешкод: 2 кВ відповідно до EN / IEC 61000-4-4 (лінії живлення) 1 кВ відповідно до EN / IEC 61000-4-4 (Ethernet) 1 кВ відповідно до EN / IEC 61000-4-4 (послідовний канал) 1 кВ відповідно до EN / IEC 61000-4-4 (вхід) 1 кВ відповідно до EN / IEC 61000-4-4 (транзисторний вихід)
Стійкість до короткочасних зникнень напруги живлення: 0,01 мс
Стійкість до наведеним перешкод: 10 в 0,15 ... 80 МГц відповідно до EN / IEC 61000-4-43 в 0.1 ... 80 МГц10 в частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц)
Стійкість до електромагнітних полів: 10 в / м 80 МГц ... 1 ГГц відповідно до EN / IEC 61000-4-33 в / м 1.4 ГГц ... 2 ГГц відповідно до EN / IEC 61000-4-31 в / м 2 ГГц ... 3 ГГц відповідно до EN / IEC 61000-4-3
Стійкість до електростатичного розряду: 4 кВ при контакті відповідно до EN / IEC 61000-4-28 кВ на повітрі відповідно до EN / IEC 61000-4-2
Структура програми: 8 завдань по собитіям4 циклічних веду щих заданія3 циклічних провідних завдання + 1 авторотірующій заданіе8 зовнішніх завдань щодо подій
Тип вбудованих клем: USB типу міні BEtherNet port1 Ethernet 1 з RJ45 раз'емEtherNet port2 / switch Ethernet 2 з 2 RJ45 раз'емПоследовательний канал з RJ45 роз'єм
Тип дискретного виходу: Транзисторний
Тип дискретних входів: "приймач" або "джерело"
Тип захисту: Коротке замикання і захист від перевантаження з автоматичним сбросомЗащіта від включення зі зворотним полярностьюЗащіта від короткого замикання
Тип напруги дискретного входу : Пост. Тока
Ток дискретного входу: 7,5 мА для вход7,5 мА для швидкодіючий вхід
Ток дискретного виходу: 0.5 А для транзисторний вихід (Q0 ... Q3) 0.5 А для швидкодіючий вихід (Q0 .. .Q3)
Точність: +/- 0.1% в 0,02 ... 0,1 кГц для швидкодіючий вихід +/- 1% в 0,1 ... 1 кГц для швидкодіючий вихід
Ударопрочность: 15 gn для 11 мс
Функції позиціонування: Libraries axes coordinated функція
Годинник реального часу: з
Ширина: 125 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електричне з'єднання: знімний клемм ик з пружинним затискачем знімний клемм ик з пружинним зажімомдля підключення живлення 24 В пост. струму
електромагнітне випромінювання: кондуктивно випромінювання - контрольний рівень: 120 ... 69 dBμV / m КП (лінії живлення) в 10 ... 150 кГц відповідно до EN / IEC 55011Кондуктівное випромінювання - контрольний рівень: 63 дБмкВ / м КП ( лінії живлення) в 1,5 ... 30 МГц відповідно до EN / IEC 55011Ізлученіе - контрольний рівень: 40 дБмкВ / м в 30 ... 230 кГц відповідно до EN / IEC 55011Кондуктівное випромінювання - контрольний рівень: 79 ... 63 дБмкВ / м КП (лінії живлення) в 150 ... 1500 кГц відповідно до EN / IEC 55011Ізлученіе в 230 ... 1000 МГц відповідно до EN / IEC 55011
