Гарантія: 1,5 роки
Маркування: CE
Серія: Modicon M251
IP захист: IP20 із захисною кришкою на місці

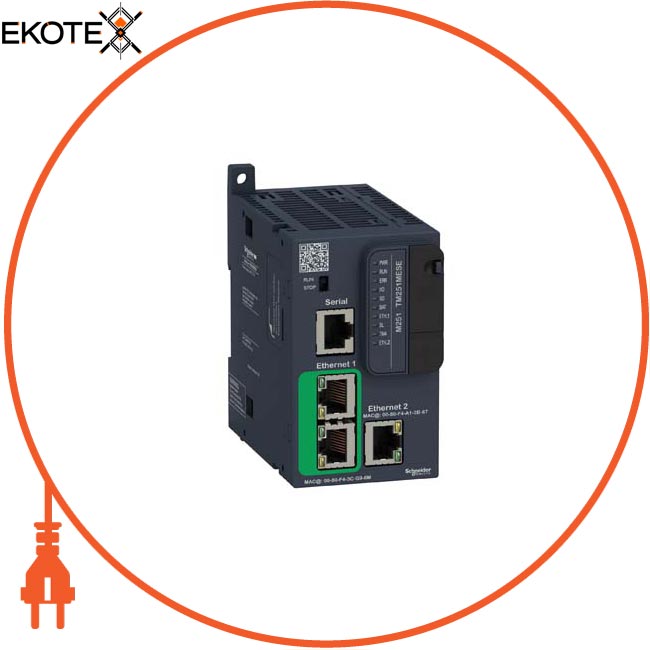

Найменування: Контролер M251 2х Ethernet
Артикул: TM251MESE
Номінальна напруга мережі: 24 В пост. ток
Температура навколишнього повітря при зберіганні / транспортуванні: -25 ... 70 ° C
Категорія: Автоматизація та промисловий контроль / Контролери (ПЛК) для промислових машин
Час виконання однієї інструкції: 0.022 μs
REACH: Не містить особливо небезпечних речовин згідно з декларацією REACH
WEEE: На території Європейського Союзу продукт підлягає обов'язковій утилізації згідно з правилами і не повинен потрапляти в сміттєві контейнери.
Веб-сервіси: Web-сервер
Вага: 0,22 кг
Вібростійкою: 3,5 мм в 5 ... 8,4 Гц в симетрична рейка3 gn в 8,4 ... 150 Гц в симетрична рейка3,5 мм в 5 ... 8,4 Гц в панельний монтаж3 gn в 8,4 ... 150 Гц в панельний монтаж
Час виконання для 1 інструкції: 0,3 мс для подієві і періодичні заданія0,7 мс для інша інструкція
Час циклу: 10 мс 16 Ethernet / IP64 мс 64 Modbus TCP
витримують імпульсна перешкода: 1 кВ екранований кабель Загальний режим відповідно до EN / IEC 61000-4-51 кВ лінії живлення Загальний режим відповідно до EN / IEC 61000-4-50,5 кВ лінії живлення диференціального. режим відповідно до EN / IEC 61000-4-5
Висота: 90 мм
Висота над рівнем моря: 0 ... 2000 м
Висота зберігання: 0 ... 3000 м
глибина: 95 мм
Директива EC RoHS: Відповідає за замовчуванням (продукт поза сферою дії ЄС RoHS) Декларація ЄС RoHS
Ізоляція: неізольовані. між харчування і внутрішньої логікойМежду харчуванням і землею в 500 В Змінний струм
Інформація про винятки за регламентом RoHS: Так
Кількість ведених: 16 Ethernet / IP: 64 Modbus TCP:
Локальна індикація: PWR: 1 світлодіод (зелений) RUN: 1 світлодіод (зелений) Помилка модуля (ERR): 1 світлодіод (червоний) Помилка вх / вих. (Вх / вих.): 1 світлодіод (червоний) Доступ SD карти (SD): 1 світлодіод (зелений) BAT: 1 світлодіод (червоний) SL: 1 світлодіод (зелений) Несправність шини TM4 (TM4): 1 світлодіод (червоний) Ethernet актив (ETH1): 1 світлодіод (зелений) Ethernet актив (ETH2): 1 світлодіод (зелений)
Максимальна кількість з'єднань: 8 сервер Modbus8 Modbus client16 Ethernet / IP двіжок4 сервер FTP10 Web-сервер8 Протокол SoMachine
Максимальний пусковий струм: 50 А
Модуль кількості вх / вих. розширення: 7 (місцевий вх / вих. архітектура) 14 (віддалений вх / вих. архітектура)
Монтажна опора: Top hat type TH35-15 рейка відповідно до IEC 60715Top hat type TH35-7.5 рейка відповідно до IEC 60715 на платі або на панелі за допомогою монтажного комплекту
Не містить ртуті: Так
Відносна вологість: 10 ... 95%, без утворення конденсату (в дії) 10 ... 95%, без утворення конденсату (при зберіганні)
харчування: (последов.) харчування послідовного каналу: 5 В,
порт Ethernet: Ethernet 1 маркування 10BASE-T / 100BASE-TX - 2 порт мідний кабельEthernet 2 маркування 10BASE-T / 100BASE-TX - 1 порт мідний кабель
потужність, Вт: 32,6 ... 40,4 Вт (з модулем максимальної кількості вх / вих.)
Межі напруги живлення: 20,4 ... 28,8 В
Протокол порту обміну даними: USB порт: USB протокол - SoMachine-NetworkПоследов. канал без розв'язки: Modbus протокол ведучий / ведений - RTU / ASCII або SoMachine-Network
Профіль кругообігу: Інформація про кінець терміну служби
Робоча температура навколишнього середовища: -10 ... 35 ° C (вертикальна установка) -10 ... 55 ° C (горизонтальна утановка)
Розмір пам'яті: 8 Мбайт для программ 64 Мбайт для системна пам'ять RAM
Регламент REACh: Декларація REACh
Регламент RoHS Китаю: Декларація RoHS Китаю
Збережені дані : 128 MB вбудована флеш-пам'ять для резервне зберігання даних програм
Сертифікати: CULusCSA
Швидкість передачі: 1,2 ... 1150,2 Кбіт / с (115,2 Кбіт / с за замовчуванням) для шини довжиною 15 м для RS4851,2 ... 1150,2 Кбіт / с (115,2 Кбіт / с за замовчуванням) для шини довжиною 3 м для RS232480 Мбіт / с для шини довжиною 3 м для USB
Служба обміну даними : СкачіваніеIEC VAR доступModbus TCP clientСервер Modbus TCPModbus TCP відоме устройствоМоніторінгNGVLПрограмм рованіеОбновленіе прошівкіSMS нововведеніяDHCP client (Eth1) DHCP сервер (Eth2) Оригінал Ethernet / IP (E th2) Движок Ethernet / IP (Eth1, Eth2) Сканнер Ethernet / IP (Eth2) Сканер Входів / виходів Modbus TCP і відправлення повідомлень (Eth2) FDRFTP клієнт / серверSNMP client / серверSQL clientSend and receive email from the controller based on TCP / UDP libraryWeb server (WebVisu & XWeb system) Сервер OPC UADNS клієнт
Термін резервного зберігання даних: 2 роки в 25 ° C
Стандарти: ANSI / ISA 12-12-01CSA C22,2 No 142CSA C22.2 № 213EN / IEC 61131-2: 2007Морская специфікація (LR, ABS, DNV, GL) UL 1604UL 508
Статус стійкого продукту: Грін Преміум продукція
Ступінь забруднення: 2
Стійкість до комутаційних перешкод: 2 кВ відповідно до EN / IEC 61000-4-4 (лінії живлення) 1 кВ відповідно до EN / IEC 61000-4-4 (Ethernet) 1 кВ відповідно до EN / IEC 61000- 4-4 (послідовний канал)
Стійкість до короткочасних зникнень напруги живлення: 10 мс
Стійкість до наведеним перешкод: 10 в 0,15 ... 80 МГц відповідно до EN / IEC 61000-4-63 в 0.1 ... 80 МГц відповідно до Морська специфікація (LR, ABS, DNV, GL) 10 в частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морська специфікація (LR, ABS, DNV, GL)
Стійкість до електромагнітних полів: 10 в / м 80 МГц ... 1 ГГц відповідно до EN / IEC 61000-4-33 в / м 1.4 ГГц ... 2 ГГц відповідно до EN / IEC 61000-4-31 в / м 2 ГГц ... 3 ГГц відповідно до EN / IEC 61000-4-3
Стійкість до електростатичного розряду: 8 кВ в повітрі відповідно до EN / IEC 61000-4-24 кВ при контакті відповідно до EN / IEC 61000-4-2
Структура програми: 4 циклічних провідних заданія8 завдань по собитіям3 циклічно х провідних завдання + 1 авторотірующій заданіе8 зовнішніх завдань щодо подій
Тип батареї: BR2032 неперезаряжаемие літій, термін служби батареї: 4 м
Тип вбудованих клем: USB порт з mini B USB 2.0 раз'емПоследов. канал без розв'язки последов. з RJ45 роз'єм і RS232 / RS485Двойной порт Ethernet 1 з RJ45 раз'емEthernet порт Ethernet 2 з RJ45 роз'єм
Ударопрочность: 15 gn для 11 мс
Годинник реального часу: З
Ширина: 54 мм
Екологічна отчетнсть: Екологічний профіль продукту
Електричне з'єднання: знімний клемний блок з гвинтовими зажімаміблок харчування (крок 5.08 мм
електромагнітне випромінювання: кондуктивно випромінювання - контрольний рівень: 120 ... 69 dBμV / m КП (лінії харчування) в 10 ... 150 кГц відповідно до EN / IEC 55011Кондуктівное випромінювання - контрольний рівень: 63 дБмкВ / м КП (лінії живлення) в 1,5 ... 30 МГц відповідно до EN / IEC 55011Ізлученіе - контрольний рівень: 40 дБмкВ / м КП клас A (10 м) в 30 ... 230 МГц відповідно до EN / IEC 55011Кондуктівное випромінювання - контрольний рівень: 79 ... 63 дБмкВ / м КП (лінії живлення) в 150 ... 1500 кГц відповідно до EN / IEC 55011Ізлученіе - контрольний рівень: 47 дБмкВ / м КП клас A (10 м) в 230 ... 1000 МГц відповідно до EN / IEC 55011
