Гарантия: 1,5 года
Серия: TeSys K

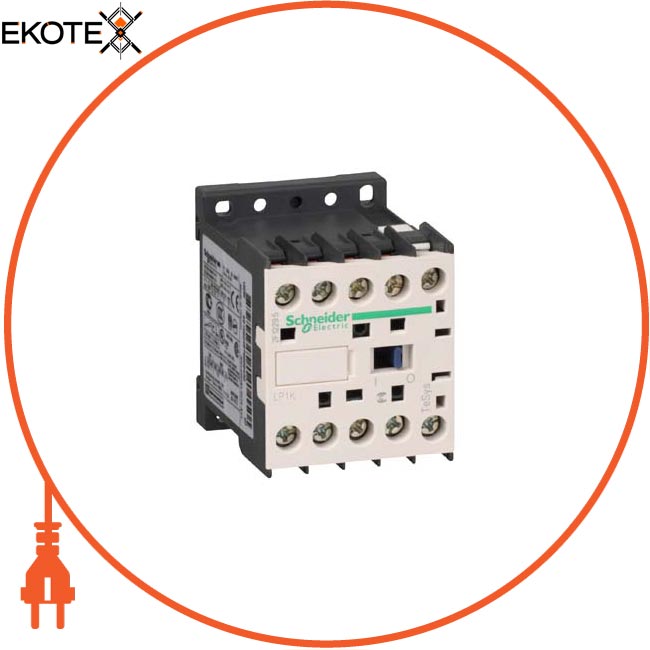

Наименование: Контактор K 3P, 12А,НО,220B,DC винтовой зажим
Артикул: LP1K1210MD
Номинальный рабочий ток: 20 А 50 °C) в 12 А в 16 А 70 °C) в 690 V Переменный ток AC-1 для силовая цепь
Условный тепловой ток на открытом воздухе: 20 А в 10 А в
Номинальное импульсное выдерживаемое напряжение: 8 кВ
Номинальное напряжение изоляции, В: Силовая цепь:600 В в соответствии с UL 508Силовая цепь:690 В в соответствии с IEC 60947-4-1Цепь сигнализации:690 В в соответствии с IEC 60947-4-1Цепь сигнализации:690 В в соответствии с IEC 60947-5-1Цепь сигнализации:600 В в соответствии с UL 508Силовая цепь:600 В в соответствии с CSA C22.2 № 14Цепь сигнализации:600 В в соответствии с CSA C22.2 № 14
Номинальное рабочее напряжение, В: Силовая цепь:690 V Переменный ток 50/60 ГцЦепь сигнализации:
Температура окружающего воздуха при хранении/транспортировке: -50…80 °C
Категория: Автоматика/Автоматы защиты двигателя
REACH: Не содержит особо опасных веществ согласно декларации REACH
WEEE: На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Безопасный уровень надежности: B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Вес: 0,225 кг
Время работы: 30...40 мс включение катушки замыкание Н.О. контакта10 мс отключение катушки и размыкание Н.О. контакта
Вспомогательные контакты: 1 Н.О.
Высота: 58 мм br />Глубина: 57 мм br />Директива EC RoHS: Соответствует Декларация ЕС RoHS
Информация об исключениях по регламенту RoHS: Да
Категория перенапряжения: III
Категория применения: AC-1AC-3AC-4
Конфигурация главных контактов: 3 Н.О.
Краткое название устройства: LP1K
Максимальная частота комм тации: 3600 цикл/ч
Механическая износостойкость: 10 млн. циклов
Минимальное коммутируемое напряжение: 17 В для цепь сигнализации
Минимальный комм тируемый ток: 5 мА для цепь сигнализации
Момент затяжки: 1,3 Н-м - винтовой зажим - с помощью отвертки Philips No 21,3 Н-м - винтовой зажим - с помощью отвертки плоск. O 6 мм br />Монтажная опора: Монтаж на панельРейка
Не содержит ртути: Да
Номинальная включающая способность Irms: 110 А Переменный ток для цепь сигнализации в соответствии с IEC 60947144 А Переменный ток для силовая цепь в соответствии с NF C 63-110144 А Переменный ток для силовая цепь в соответствии с IEC 60947
Номинальная отключающая способность: 110 А в 440 V в соответствии с IEC 6094780 А в 500 V в соответствии с IEC 6094770 А в 660...690 V в соответствии с IEC 60947
Огнестойкость: V1 в соответствии с UL 94Требование 2 в соответствии с NF F 16-101Требование 2 в соответствии с NF F 16-102
Описание полюсов: 3P
Потребляемая мощность при удержании, Вт: 3 Вт в 20 °C
Пределы напряжения цепи управления: Находится в состоянии работы:0,8...1,15 Uc 50 °C)Отпускание:0,1...0,75 Uc 50 °C)
Применение контактора: Активная нагрузкаУправление электродвигателем
Профиль кругооборота: Информация о конце срока службы
Пусковая мощность, Вт: 3 Вт 20 °C)
Рабочая высота: 2000 м без ухудшения номинальных значений
Рабочая температура: -25…50 °C
Регламент REACh: Декларация REACh
Регламент RoHS Китая: Декларация RoHS Китая Продукт вне сферы действия RoHS Китая. Декларация вещества для сведения
Сертификаты: CSAUL
Соответствующий номинал предохранителя: 25 А gG в 25 А aM для силовая цепь10 А gG для цепь сигнализации в соответствии с IEC 6094710 А gG для цепь сигнализации в соответствии с VDE 0660
Сопротивление изоляции: > 10 МОм для цепь сигнализации
Среднее полное сопротивление: 3 мОм - Ith 20 А 50 Гц для силовая цепь
Статус устойчивого продукта: Грин Премиум продукция
Тип вспом. контактов: тип мгновенный 1 Н.О.
Ширина: 45 мм br />Экологическая отчетнсть: Экологический профиль продукта
